Styrskena

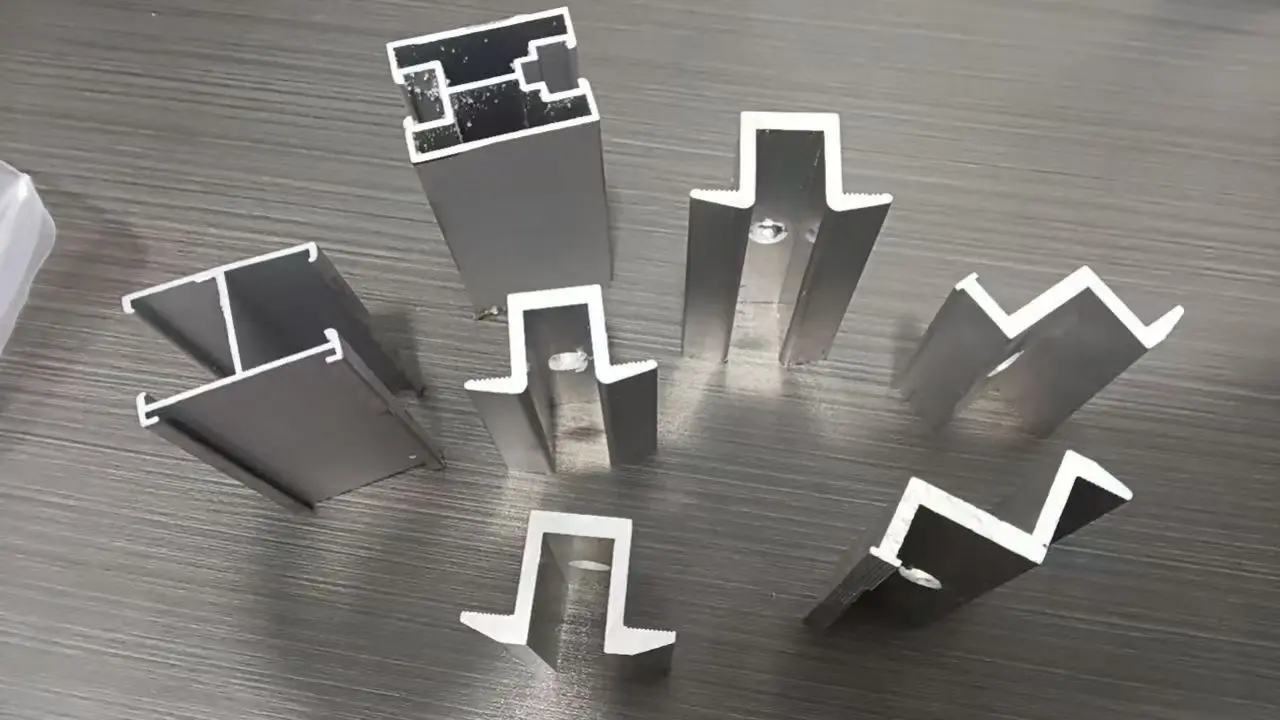

Styrskenor är de bärande kärnkomponenterna i fotovoltaiska (PV) monteringssystem, som främst används för att säkra och arrangera solcellsmoduler; de används vanligtvis tillsammans med fästelement som klämmor och bultar. Vår omfattande rälsproduktlinje har två huvudsakliga materialtyper - stål (varmförzinkad och zink-aluminium-magnesiumlegering) och aluminiumlegering - och omfattar olika tvärsnittsprofiler, inklusive H-skenor, oribbade skenor och specialformade skenor. Dessa skenor bär belastningen från PV-modulerna och överför krafter till monteringsstolpar eller takbaser. De är lämpliga för distribuerade PV-installationer på färgståltegeltak och platta betongtak, samt för PV-carportar och vissa markmonterade PV-kraftverk.

Viktiga fördelar

1. Olika materialalternativ:

Styrskenor finns i olika material – såsom aluminiumlegering, Zn-Al-Mg-legering och varmförzinkat stål – för att passa olika projektförhållanden, inklusive inlands- och kustlägen, miljöer med hög salthalt, platser med takbelastningsbegränsningar och kraftverk med stora spann.

2. Omfattande profilspecifikationer:

Inkluderar standard C-, H- och U-formade profiler, lätta profiler utan räfflor och anpassade icke-standardiserade former, vilket säkerställer kompatibilitet med både konventionella projekt och specialiserade eftermonteringsapplikationer.

3. Djup anpassning och bearbetning:

Stöder skärning med fast längd, CNC-stansning och anpassad profilbearbetning. Vi är inte begränsade till standardprodukter utan kan tillverka komponenter för att uppfylla specifika krav på projektritningar.

4. Integrerade tillbehörssatser:

Styrskenor, klämmor (mid-/ändklämmor), fästelement i rostfritt stål och jordningskomponenter tillverkas internt. Detta säkerställer en hög grad av kompatibilitet mellan profiler och tillbehör, vilket minimerar monteringsfel på plats.

5. Balanserande lagertillgänglighet med hög volymkapacitet:

Standardspecifikationer finns i lager för snabb leverans; vår fabrik har en årlig kapacitet på 200 000 ton, som kan hantera bulkförsörjning för kraftverk i GW-skala.

6. Bekväm upphandling på ett enda ställe:

Eliminerar behovet av att köpa separat från aluminium- och stålfabriker. Vi tillhandahåller hela utbudet av skenor och matchande tillbehör, vilket effektiviserar hela upphandlingsprocessen.

Tekniska specifikationer

Parameterobjekt	Teknisk specifikation
Valfria basmaterial	6063-T5 aluminiumlegering / S350GD Zn-Al-Mg stålband / Q355 varmförzinkat stål
Ytbehandling	Anodisering / Zn-Al-Mg beläggning / Varmförzinkning
Huvudsektionstyper	H-typ, C-typ, U-typ, lätta oförstärkta, anpassade specialformade sektioner
Profil Väggtjocklek	Aluminiumlegering: 1,2-2,0 mm; Stål: 1,0-1,5 mm (anpassningsbar)
Standard leveranslängd	4m, 6m; anpassad skärning till valfri längd tillgänglig
Kompatibla moduler	Helt utbud av monokristallina, PERC, TOPCon PV-moduler
Stödtillbehör	Mellanklämmor, ändklämmor, fästelement i rostfritt stål, jordningskomponenter
Applikationsscenarier	Färga ståltegeltak, betongtak, markmonterade kraftverk, PV-carportar, renoverade specialformade PV-projekt
Tillämpliga standarder	GB kinesisk standard, EN europeisk standard; materialcertifikat tillgängliga

Produktkvalitet och certifiering

1. Inkommande råmaterialinspektion:

Materialkvaliteter verifieras för varje parti av styrskenor för att säkerställa att inga återvunna eller orena material används;

2. Testning av färdig produkt:

Dimensionstoleranskontroller och stickprover av anodiserad beläggningstjocklek säkerställer att ytbehandlingen uppfyller standarderna;

3. Rapporter om mekaniska egenskaper för profiler är tillgängliga på begäran;

4. Testrapporter från tredje part (t.ex. TUV, SGS) kan tillhandahållas för att uppfylla kraven för utländska projektbudgivning och tulldeklarationer.

Efterförsäljning och service

Försäljningsservice:

Vi hjälper till med modellval av styrskenor baserat på projektspecifika vind- och snölaster, takförhållanden och lokalt klimat; fysiska prover kan skickas för verifiering av material, tvärsnitt och ytfinish; vi tillhandahåller projektanbudsdokumentation, inklusive produktspecifikationer och testrapporter; för utländska kunder erbjuder vi rekommendationer skräddarsydda efter lokala standarder.

Försäljningsservice:

För skräddarsydda beställningar genererar vi bearbetningsritningar för kundsignering innan produktionen börjar; under produktionen tillhandahåller vi foton eller videor av råmaterialinspektion, profilbearbetning och stickprovskontroller av färdiga produkter så att kunder kan spåra framsteg; försändelser inkluderar en komplett packlista och materialcertifiering; vi erbjuder olika förpackningsalternativ, inklusive regnsäker stretchomslag för att förhindra skador under transporten; för inhemska beställningar ordnar vi direkt lastbilsleverans till projektplatsen; för exportorder bistår vi med fullständig tulldokumentation och stödjer olika handelsvillkor (t.ex. FOB).

Service efter försäljning:

Om skador (som bucklor eller deformation) uppstår under transporten, bedömer vi snabbt situationen vid mottagandet av verifieringsbilder och ordnar med reservdelar eller en gemensamt överenskommen lösning; vi tillhandahåller omfattande installationsguider, inklusive diagram och viktiga installationstips; vårt tekniska team erbjuder fjärrsupport för att lösa eventuella problem som uppstår under installationen.

Varför välja oss

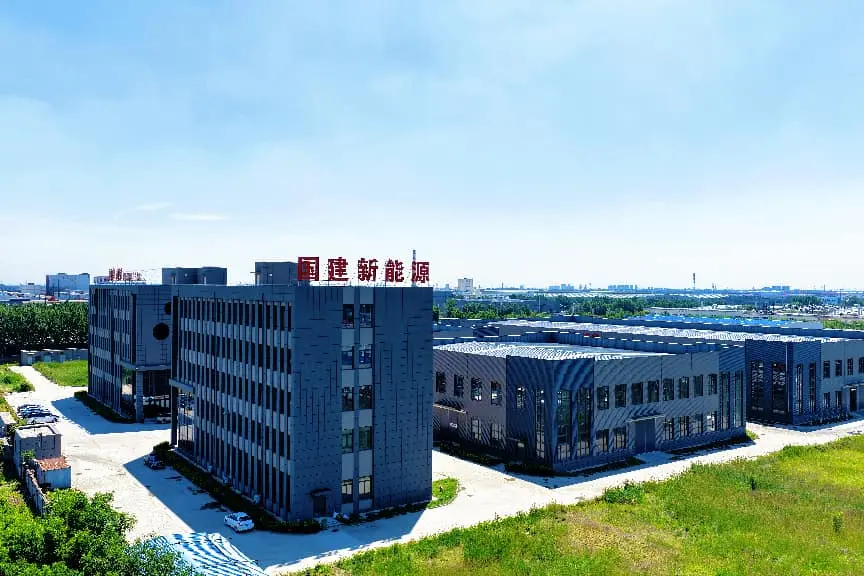

Vår fabrik ligger i Daqiuzhuang Industrial Base i Jinghai, Tianjin, nära hamnen i Tianjin; detta möjliggör direkt lastbilsleverans till inhemska projektplatser och bekväm tullklarering och frakt för exportorder. Vi upprätthåller långsiktiga, stabila partnerskap med aluminiumsträngsprutningsanläggningar, vilket säkerställer en pålitlig tillgång på råmaterial och garanterar att materialkvaliteter aldrig ersätts. Vi implementerar en omfattande kvalitetskontroll genom hela processen och genomför flera inspektioner från råvaruintag till leverans av färdiga varor. Vi tillverkar samtidigt stålskenor (H-skenor, specialprofilskenor och räfflade skenor), vilket gör det möjligt för kunder att köpa tillbehör för montering av stål och aluminiumskenor i en enda butik; detta minskar kommunikationskostnaderna för att hantera flera leverantörer och vi hanterar beställningar av alla storlekar.

FAQ

F1: Kan rälstillbehör gjorda av olika material användas omväxlande?

S: Tillbehör är utbytbara om tvärsnittsslitsarna matchar; direktkontakt mellan stål och aluminium orsakar dock elektrokemisk korrosion, så isolerande packningar måste installeras vid blandning av material.

F2: Ytor är benägna att repas under långväga transporter; hur skyddar du dem?

S: Profiler är täckta med skyddsfilm. Hela satsen är inslagen i regntät stretchfilm och säkrad med hårdpapperskantskydd; långa profiler är även förstärkta med träramar för att minimera risken för repor under transporten.

F3: Är garantitiden densamma för skenor av olika material?

S: Nej, det varierar. Zink-aluminium-magnesium- och varmförzinkade stålskenor kommer med 25 års rostskyddsgaranti, medan anodiserade aluminiumskenor har 20 års rostskyddsgaranti; vänligen bekräfta de specifika garantivillkoren innan du gör en beställning.

F4: Kan dessa skenor tillverkas med icke-standardiserade tvärsnittsmått?

S: Styrskenor kan anpassas med specifika tvärsnitt, med förbehåll för minsta beställningskvantitet (MOQ) för att skapa extruderingsformar; dock kräver enkla modifieringar som längdjusteringar eller stansning inga nya formar och har lägre MOQ-krav.

F5: Finns det risk för att klämmorna glider eller inte låses ordentligt?

S: Standard slitsade profiler parade med kompatibla klämmor kommer inte att glida; du måste ange komponentens tjocklek så att vi kan matcha rätt klämma. Att blanda tillbehör från olika märken rekommenderas inte.

F6: Vilka försiktighetsåtgärder bör vidtas vid förvaring av dessa skenor?

S: Förvara dem i ett torrt, välventilerat utrymme och undvik exponering för regn eller stående vatten. Profiler ska höjas från marken – stapla dem inte direkt på smuts eller lera – och skyddsfilmen ska inte tas bort i förtid.
