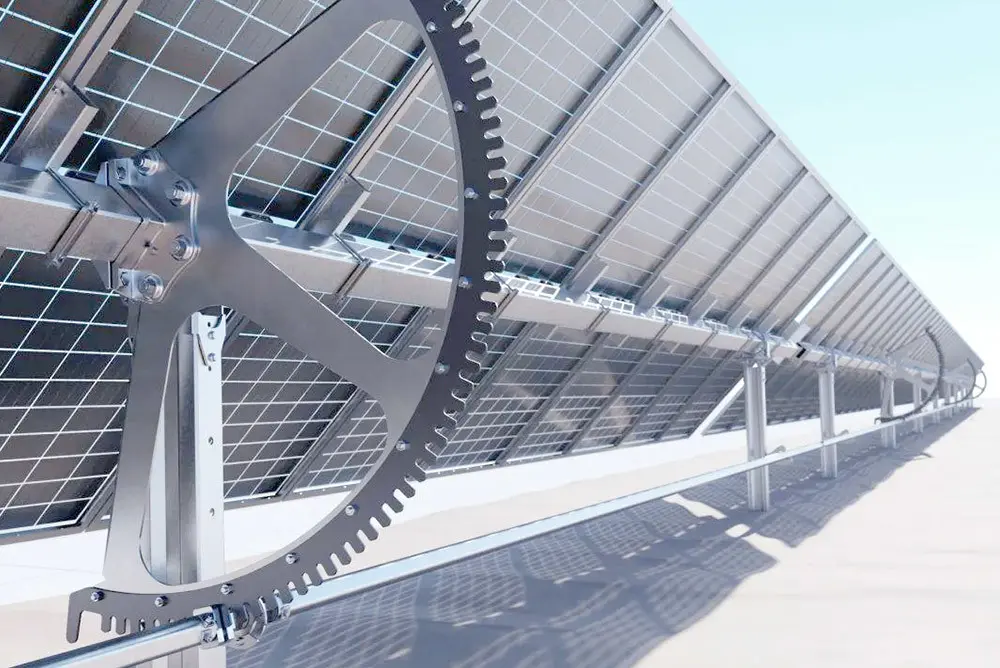

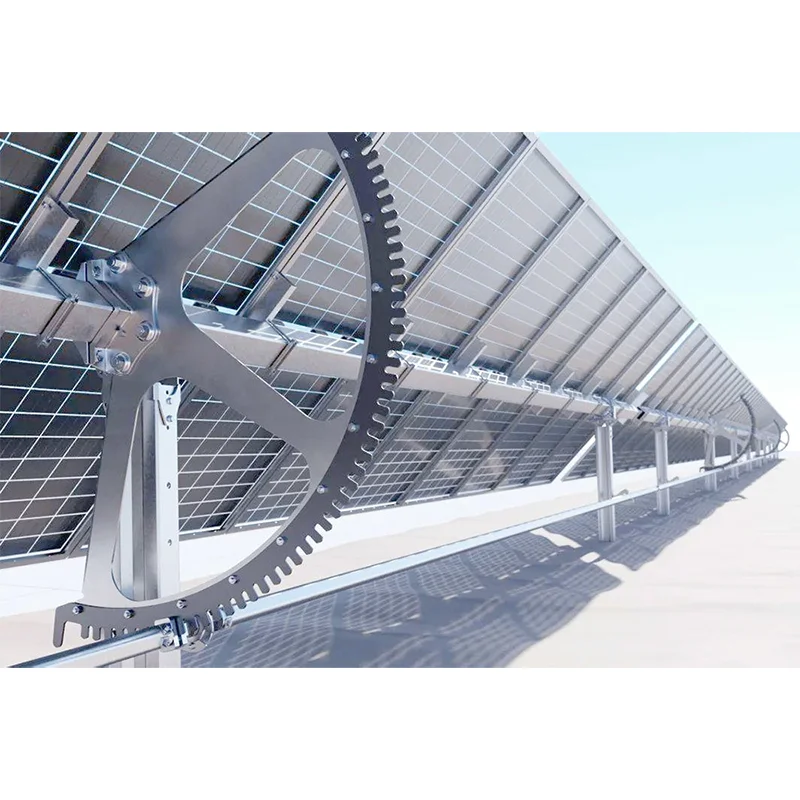

Bågformad justerbar solcellsmonteringsfäste

Denna leverantör av bågformad justerbar solarmonteringsfäste använder en integrerad, sömlös formningsprocess, precisions-CNC-stansning och helt mekaniserad valsning. Svetsning på plats elimineras till förmån för modulär bultmontering, vilket håller installationens planhetsavvikelser inom 2 mm. Detta förhindrar effektivt konstruktionsproblem som mikrosprickor i moduler och strukturell deformation, samtidigt som byggtiden förkortas avsevärt och kostnaderna sänks. Jämfört med traditionella fästen är dessa högkvalitativa justerbara PV-fästen i bågstil lätta, mycket korrosionsbeständiga, mångsidiga, lätta att transportera och effektiva att installera. Hela produktlinjen är ISO9001-certifierad och genomgår 100 % fabriksinspektion för att säkerställa stabil, kontrollerbar kvalitet.

Viktiga försäljningsargument och konkurrensfördelar

1. Innovativ justeringsstruktur med hög lutningsanpassningsförmåga: Har en bågformad gångjärnsjusteringsmekanism som möjliggör kontinuerlig, fri lutningsjustering mellan 5° och 60°, flexibel anpassning till solförhållanden på olika breddgrader.

2. Betydande kraftgenereringsvinster: Standard manuella justerbara modeller ökar effekten med 8 %–12 %; valfria smarta spårningsmodeller kan öka produktionen med upp till 30 %.

3. Höghållfast, korrosionsbeständigt basmaterial lämpligt för tuffa miljöer

Huvudstålstruktur: Använder höghållfast Q235 och Q550 stål;

Anti-korrosionsbeläggning: Zink-aluminium-magnesiumbeläggning med en densitet på 120g/m²;

Korrosionsbeständighet: Godkänd 5 000 timmars saltspraytest;

Vind- och belastningsmotstånd: Tål Beaufort skala 13 vindar; lastkapacitet på 200 kg/m²;

Tillämpliga scenarier: Lämplig för olika tuffa utomhusförhållanden, inklusive kustområden med hög salthalt, fuktiga bergsområden och tidvattenslägenheter.

4. Avancerad tillverkning och hög installationsprecision: Använder en sömlös, integrerad CNC-stansnings- och formningsprocess med en modulär, bultad monteringskonstruktion, vilket eliminerar behovet av svetsning på plats. Installationens planhetsavvikelse kontrolleras inom 2 mm, vilket effektivt förhindrar problem som mikrosprickor i PV-moduler och strukturell deformation.

5. Flexibel upphandling, transport och anpassning: Har en lätt övergripande struktur som underlättar långdistanstransporter och stapling på plats. Stöder både standardiserad massupphandling och icke-standardiserad anpassning baserat på specifika projektkrav.

6. Utökad garanti och hållbar struktur: Levereras med 20 års garanti; huvudstrukturen erbjuder långvarig stabilitet och förlängd livslängd.

Produktmodell och tekniska kärnparametrar

1. Basmaterial och korrosionsskyddsbehandling: Huvudkroppen är konstruerad av Q235/Q550 höghållfast konstruktionsstål, med en 120g/m² zink-aluminium-magnesium rostskyddsbeläggning. Den har klarat ett 5 000 timmars neutralt saltspraytest, vilket säkerställer motståndskraft mot rost och åldrande under långvarig utomhusanvändning.

2. Precisionsformningsprocess: Använder en sömlös, integrerad precisionsvalsnings- och CNC-stansprocess, vilket säkerställer exakt dimensionspositionering och robust strukturell stabilitet.

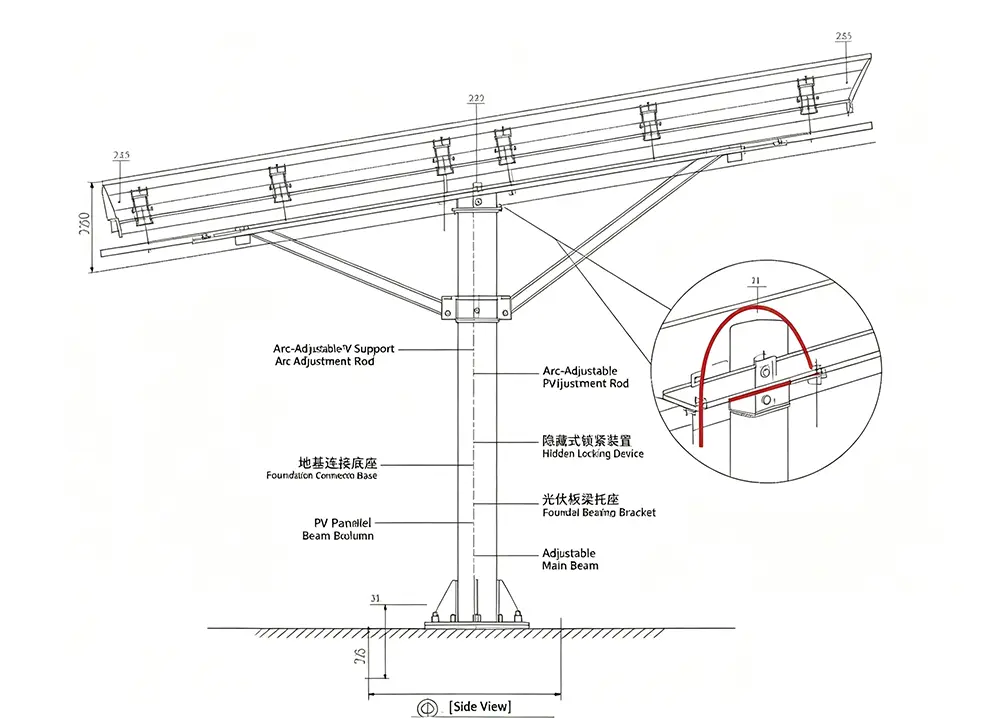

3. Vinkeljusteringsmekanism: Utrustad med en bågformad gångjärnsjusteringsmekanism som erbjuder ett justeringsintervall på 5°–60°; mekanismen fungerar smidigt och motstår fastklämning eller deformation under långvarig användning.

4. Bärande och vindmotstånd: Klassad för vindmotstånd upp till Beaufort skala 13, med en maximal lastkapacitet på 200 kg/m², vilket säkerställer tillförlitlig prestanda under tuffa utomhusförhållanden.

5. Installations- och konstruktionsfördelar: Har en modulär design med helt bultad montering – vilket eliminerar behovet av svetsning på plats – och bibehåller installationens planhet inom en tolerans på 2 mm.

6. Modulkompatibilitet: Stöder olika konfigurationer, inklusive enmoduls- och flerradsarraylayouter; kompatibel med vanliga monokristallina och bifaciala PV-moduler på marknaden.

7. Anpassningsmöjligheter: Rackbredd och spännviddsspecifikationer kan optimeras och justeras för att möta specifika krav, för att tillgodose olika platsförhållanden.

Brett utbud av applikationer och projektfall i verkliga världen

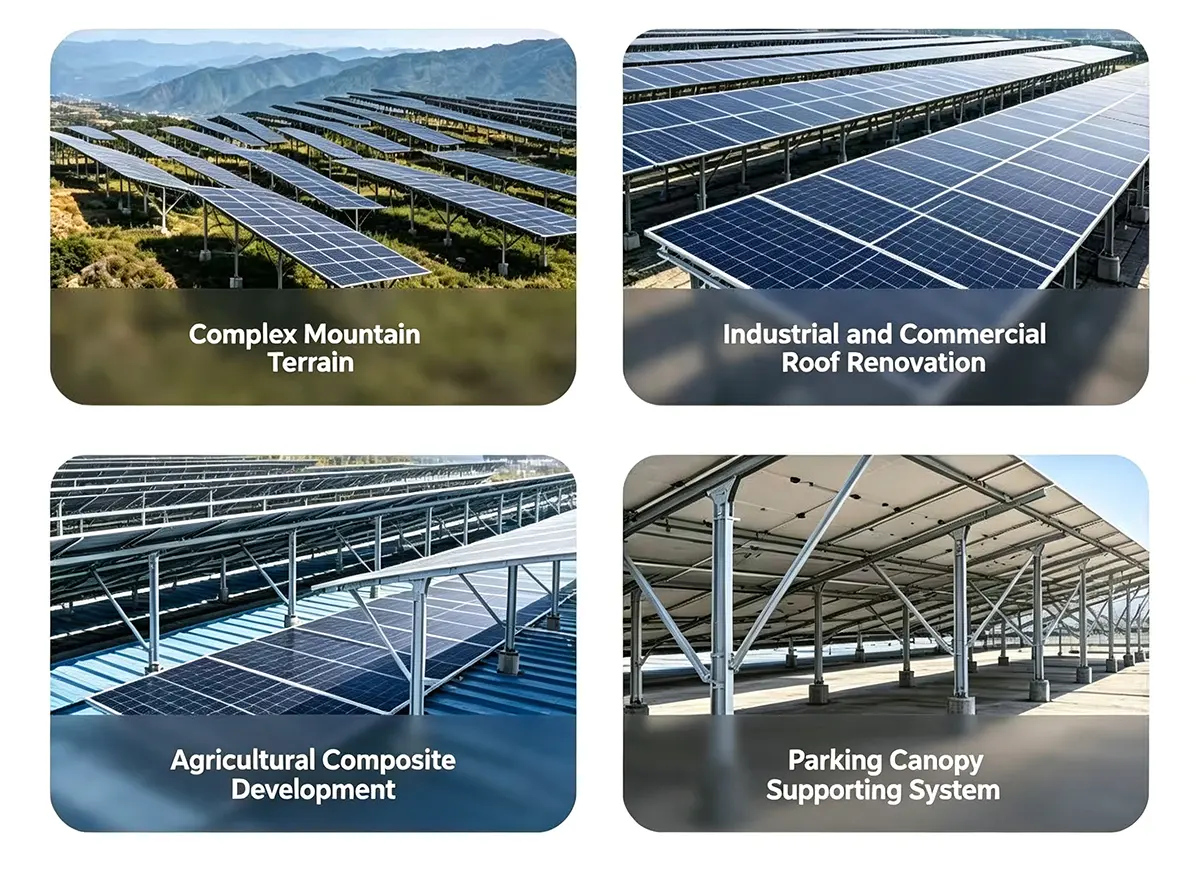

1. Täcker olika PV-projektscenarier: Lämplig för ett brett utbud av projekt, inklusive C&I (kommersiellt och industriellt) färg-ståltegeltak, distribuerad PV på tegeltak, markmonterade PV-anläggningar i bergig terräng, fiske-PV och agrivoltaiska system, PV-carportar och energibesparande PV-renoveringar för äldre PV-anläggningar.

2. Anpassningsbar till komplexa utomhusmiljöer: Lämplig för installation över olika topografier och miljöer, inklusive öppna slätter, böljande bergig terräng, tidvatten och kustområden utsatta för hög luftfuktighet och tyfoner.

3. Omfattande projekterfarenhet (inhemsk och internationell): Har framgångsrikt implementerat över hundra benchmark-projekt – inklusive kustnära vindbeständiga kraftverk, jordbrukssystem på landsbygden, solcellsanläggningar på taket och storskaliga solcellscarportar – med produkter som även exporteras till flera länder i Sydostasien och Sydasien.

4. Omfattande visuell support från verkliga världen: För alla samarbetsprojekt tillhandahåller vi faktiska foton och videor som täcker fabriksproduktion, lastning och leverans och färdiga byggarbetsplatser.

5. One-stop kundanpassad lösningstjänst: Vi tillhandahåller modullayoutplaner baserade på platstopografi och ljusförhållanden, och erbjuder omfattande integrerade lösningar som inkluderar monteringsstrukturen.

Precisionshantverk · Solid kvalitetssäkring

1. Standardiserat kvalitetskontrollsystem och auktoritativa testuppgifter: Produktionen följer ISO9001 kvalitetsledningsstandarder; vi har omfattande testrapporter från tredje part som täcker korrosionsskyddsegenskaper och mekanisk bärförmåga.

2. End-to-end sluten-loop kvalitetskontroll: Vi har etablerat en komplett kvalitetskontrollkedja som omfattar råvaruintag, stämpling och formning, beläggningsinspektion och provtagning av färdig produkt.

3. Inspektionsstandarder i faser och flera nivåer

Råvaruintag: Spektroskopisk analys av stålmaterial;

Halvfabrikat: Verifiering av stansprecision och formningsmått;

Färdig produktstadium: Standardiserade saltspraysimuleringstester och lastbärande trycktester.

4. Strikta krav på inspektion av fabriken: Vi implementerar en 100 % inspektionspolicy för alla produkter innan de lämnar fabriken, vilket förhindrar att defekta varor kommer in på marknaden vid källan.

Automatiserad produktion och hantering av batchspårbarhet: Utrustad med egenutvecklade automatiserade produktionslinjer som använder mekanisk precisionsvalsning; prover från varje batch arkiveras för att säkerställa full batchspårbarhet.

Professionellt oberoende testlaboratorium: Ett oberoende laboratorium på plats genomför rutinmässiga väderbeständighets- och åldringssimuleringstester för att kontinuerligt verifiera produktens hållbarhet utomhus.

Komplett och verifierbar testdokumentation: Elektroniska och papperskopior av alla kvalifikationsbevis och testrapporter finns tillgängliga på begäran.

Direkt tillverkare med beprövad kapacitet – kärna konkurrensfördelar

De flesta standard justerbara monteringsfästen på marknaden använder enkla gångjärnsstrukturer, vilket gör dem mycket känsliga för att fastna, rosta och fel på justeringsbegränsare under långvarig utomhusanvändning. Däremot har vårt bågliknande fäste en uppgraderad, förtjockad bågformad gångjärnsstruktur som säkerställer jämn lastfördelning, förhindrar deformation eller fastsättning under flera år av utomhusdrift. Medan de flesta konkurrerande produkter endast erbjuder justeringar med fasta inkrement, möjliggör vår produkt steglös, kontinuerlig justering mellan 5° och 60°, vilket maximerar solexponeringen och ökar energiproduktionsutbytet.

One-Stop-lösningar och omfattande teknisk servicegaranti

1. Dedikerad en-till-en teknisk support för försäljning: Professionella försäljningsingenjörer tillhandahåller dedikerad projektuppföljning, skapar kostnadsfria preliminära planer för montering av strukturlayouter och val av lutningsvinkel baserat på faktiska platsförhållanden.

2. Leverans av komplett teknisk dokumentation: CAD-konstruktionsritningar och tekniska data avseende mekanisk belastningsberäkning tillhandahålls vid beställning; både papperskopia och digitala installationsmanualer medföljer försändelsen.

3. Installationsvägledning i flera format: Fjärrinstallationsvägledning online finns tillgänglig efter leverans, med stöd av illustrerade manualer och standardiserade instruktionsvideor; för storskaliga eller komplexa projekt kan teknisk personal tillhandahålla onlinehjälp i realtid för att lösa installationsproblem.

4. Långsiktig omfattande garanti: En 20-års garanti täcker hela enheten. Vi tillhandahåller kompletta lösningar – inklusive reparationer och utbyte av delar – för eventuella strukturella kvalitetsproblem som orsakas av icke-mänskliga faktorer under garantiperioden.

5. Effektiv svarsmekanism efter försäljning: Vårt efterförsäljningsteam är i tjänst 16 timmar om dygnet, 7 dagar i veckan. Vi ger feedback på rutinförfrågningar inom 2 timmar och levererar heltäckande lösningar för komplexa tekniska problem inom 24 timmar.

6. Livstids kostnadsfri teknisk support för kunder: Vi tillhandahåller kontinuerliga tekniska tjänster till våra partners, inklusive gratis konsultation från slut till slut för nya projektplaner.

FAQ

Vilka är de viktigaste övervägandena vid installation, drift och underhåll av PV-monteringssystem?

Det finns tre kärnpunkter att ta hänsyn till: För det första, grundkonstruktion – detta måste ta hänsyn till terräng- och lastberäkningar; för bergsområden, se till att pålfundamentet är stabilt och för kustområden, implementera robust vågtålig förankring. För det andra, lutningsvinklar och låsmekanismer – justerbara eller spårande fästen kräver mekanisk låsning efter justering, och justeringar är strängt förbjudna under kraftiga vindar (hastigheter över 20–25 m/s) eller kraftig snö. För det tredje, rutinunderhåll – inspektera regelbundet efter rost, ankarspänning (kritiskt för flexibla monteringssystem) och modulklämmor för att förhindra modulmikrosprickor eller strukturell instabilitet.

Hur mycket ökar elproduktionen med justerbara PV-fästen jämfört med fasta fästen, och är investeringen lönsam?

Jämfört med fasta fästen kan manuella eller elektriska justerbara fästen (med säsongsbetonade lutningsjusteringar) öka kraftgenereringen med 5 %–10 % i områden med medel till hög latitud; enkelaxliga spårningsfästen kan öka uteffekten med 15 %–20 %, och tvåaxliga spårningsfästen med 25 %–30 %. Huruvida investeringen lönar sig beror på projektskala: småskaliga bostadsprojekt bör prioritera fasta monteringar (på grund av lägre kostnader), medan för medelstora till stora markmonterade anläggningar beror valet på lokal solskenslängd och eltariffer – spårning eller justerbara monteringar ger vanligtvis avkastning på investeringen inom 3–5 år.

Hur ska PV-monteringsmaterial väljas och vilka faktorer spelar roll i olika miljöer?

Vanliga material inkluderar kolstål (varmförzinkat), aluminiumlegering, rostfritt stål och polymermaterial (kolfiber/aramid). Kolstål är det föredragna valet för vanliga landbaserade projekt på grund av dess kostnadseffektivitet och korrosionsbeständighet. För kustnära, saltspray- eller "fiske-PV-komplementära" miljöer är aluminiumlegering eller rostfritt stål att föredra för att förbättra korrosionsbeständigheten. Polymermaterial är lämpliga för platser på hög höjd eller scenarier som kräver lätta strukturer; även om kostnaderna är högre erbjuder de betydande fördelar när det gäller viktminskning.

Vilka är huvudtyperna av PV-monteringssystem, och för vilka scenarier är varje typ lämplig?

PV-monteringssystem är primärt indelade i fyra typer: fasta fästen, justerbara fästen (manuella/elektriska), flexibla fästen och spårfästen (enaxel/dubbelaxlig). Fasta fästen är lämpliga för småskaliga markmonterade projekt eller takprojekt med begränsad budget och platt terräng. Justerbara fästen är idealiska för medel till hög latitud, eftersom deras lutningsvinklar kan ändras säsongsmässigt för att öka kraftgenereringen. Flexibla fästen är lämpliga för komplexa terränger – som bergsområden eller "fiske-solhybridprojekt" – och långvariga tillämpningar. Spårfästen är bäst för storskaliga markmonterade växter i öknar eller slätter med rikligt solljus; samtidigt som de erbjuder den högsta kraftgenereringseffektiviteten, medför de också högre kostnader och underhållskrav.

Standardiserad förpackning och effektiv logistikleverans

1. Standardiserad modulär förpackningsdesign: bågformad justerbar solarmonteringsfäste demonteras i moduler och förpackas enligt standarder. Long profiles are secured with thickened woven bags and reinforced with steel strapping; små tillbehör – som bultar, kopplingar och gångjärn – sorteras och packas i separata vattentäta vävda påsar med tydlig märkning för att förhindra förlust eller blandning.

2. Regnskydd i två lager lämpligt för långväga transporter: Hela försändelsen har regntåligt skydd, som tål långväga sjö- eller landtransport och motstår nötning under lastning/lossning samt skador från regn och fukt.

3. Kompatibel med flera transportsätt: Varor kan skickas direkt till projektplatsen via lastbil eller packas i containrar för att möta utländska exportkrav.

4. Direktsändning från vår egen fabrik med flexibla, kontrollerbara leveranstider: Försändelser kommer direkt från vår tillverkningsanläggning i Tianjin; standardartiklar finns tillgängliga från lager...

5. Fullt synlig fraktprocess för enkel verifiering: För varje leverans tillhandahåller vi realtidsbilder av lastningsprocessen och ett detaljerat lastmanifest. Artiklar räknas och verifieras bit för bit innan de laddas, och dokumentationen/bilderna delas med kunden för att underlätta en enkel kontroll vid mottagandet.
