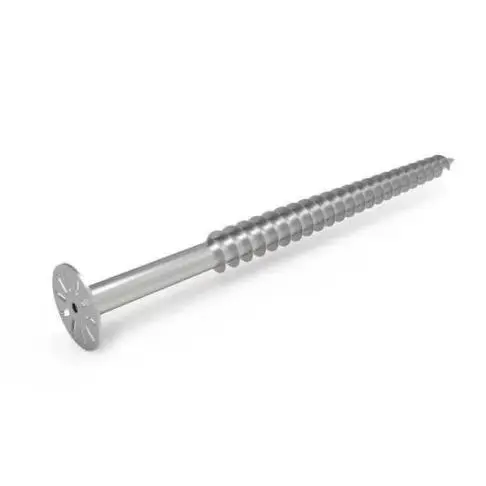

Markskruvankare

Vår Ground Screw Anchor-fundamentlösning från Guojian-fabriken åtgärdar effektivt många smärtpunkter hos traditionella betongfundament, såsom lång konstruktionsperiod, betydande störning av marken och svår återställning av plats. Varje påle har stabil tryck- och lyftmotståndsprestanda och är lämplig för olika komplexa geologiska förhållanden som lera, sandig jord och återfyllning. Vi tillhandahåller omfattande tjänster inklusive detaljerad ingenjörsdesign, tredjepartsinspektionsrapporter, fasleverans och teknisk vägledning på plats för att minska den totala livscykelkostnaden för projektet.

• Not a generic, standardized fitting: While screw piles on the market may look similar, their actual load-bearing capacities can vary several-fold depending on conditions such as backfill, mountainous slopes, or saline-alkali soil. Drawing on extensive experience with domestic renewable energy projects, we customize parameters—such as blade pitch, blade diameter, and pipe wall thickness—based on specific soil shear characteristics, rather than applying a "one-size-fits-all" specification to diverse geological conditions.

• Betongfri, torr installationsmetod: Installerad genom att mekaniskt skruva ner pålen i marken, eliminerar denna metod behovet av schaktning, formsättning, betonggjutning och härdning. Pålen kan stödja överbyggnaden direkt efter installationen, vilket gör den idealisk för tidskänsliga projekt, såsom solcellsinstallationer (PV) som kräver snabb nätanslutning.

• Mångsidig överbyggnadskompatibilitet: Påltoppar kan förses med olika kopplingar – såsom flänsar eller anslutningsplattor – för att samverka direkt med PV-monteringssystem, carportpelare, energilagringsenheter och lättviktsstängselkonstruktioner i stål, vilket möjliggör snabb montering av fundamentet och överbyggnaden.

• Miljövänlig och återvinningsbar: Processen genererar inget fast betongavfall. Vid projektändring, flytt eller avveckling kan pålarna skruvas loss och tas ut intakta, vilket bevarar det ursprungliga ytlandskapet i största möjliga utsträckning; detta gör dem lämpliga för strikt reglerade platser som ekologiska reservat och bergiga skogsområden.

• Proaktiv riskkontroll: Vi erbjuder provtester och preliminärt val av modell baserat på geologiska undersökningsrapporter som tillhandahålls av kunden, vilket hjälper till att förhindra kostsamma omarbeten orsakade av problem som pålglidning eller otillräcklig bärförmåga.

Interaktionsmekanism mellan jord och hög

Skruvpålens bärförmåga beror på mer än bara friktionen mellan stålrörsväggen och marken; den fungerar genom en synergistisk tredelad mekanism: axelfriktion + ändlagermotstånd för de spiralformade bladen + sammankopplings-/låsningskraft mellan bladen och marken. 1. Borriggens utgående vridmoment driver hela spiralpålen att skruvas i marken med konstant hastighet; de spiralformade bladen skär in i och komprimerar den omgivande jorden, vilket skapar kompakterade jordskivor ovanför och under bladen.

2. Vertikala laster uppifrån stöds av dessa komprimerade jordskivor; under upplyftningsförhållanden förankras bladen ordentligt i den underliggande jorden, vilket förhindrar att högen dras ut direkt.

3. Horisontella vindlaster motverkas av den laterala begränsningen som skapas av samverkan mellan pålschaktets vägg och omgivande jord.

Praktisk insikt: Bladets stigning måste anpassas till borriggens vridmoment. Om stigningen är för stor kan utrustning med lågt vridmoment inte driva in pålen; om stigningen är för liten går installationen långsamt och det ursprungliga jordlagret störs, vilket faktiskt minskar pålens bärförmåga – en detalj som ofta förbises av billiga spiralformade pålar på marknaden.

Produktionsprocess och kvalitetskontroll

Ground Screw Anchor är dolda underjordiska komponenter som inte kan inspekteras visuellt efter installation; därför måste kvalitetskontroll genomföras under produktionsfasen. Guojian använder sig av en omfattande, komplett kvalitetskontrollkedja:

1. Verifiering av inkommande material: Materialcertifikat kontrolleras för varje parti av stålrörsråmaterial, och väggtjocklek och sträckgräns kontrolleras stickprovsvis för att förhindra undermåliga eller tunnväggiga rör från att komma in i produktionen.

2. CNC-skärning och rätning: Rör kapas till fasta längder och rätas ut; överdriven krökning i pålkroppen skulle direkt äventyra vertikaliteten under installationen.

3. Formning av spiralblad och monteringssvetsning: Bladen rullas med hjälp av specialiserade formar för att säkerställa enhetlig stigning; kontinuerlig helsvetsning används istället för intermittent punktsvetsning; svetsar slipas släta för att eliminera porositet och kallsvetsar (kallsvetsar är en vanlig orsak till pålbrott under stark vind).

4. Varmförzinkning: Strikt efterlevnad av GB/T 13912-standarden, som involverar betning, flussning, nedsänkning i zink vid 450–460°C och passivering; den genomsnittliga zinkbeläggningstjockleken är ≥85μm, med alternativ för tjockare beläggningar för salt-alkali- eller kustmiljöer.

5. Slutlig inspektion och avsändning: Kontroll av visuellt utseende, stickprovskontroller av zinkbeläggningens tjocklek och ommätning av kritiska dimensioner; materialrapporter och galvaniseringsinspektionsprotokoll kan tillhandahållas på begäran för bulkbeställningar.

Fallgrop Varning: Vissa lågprisprodukter på marknaden använder kallgalvanisering eller endast partiell galvanisering; dessa kan rosta inom 2–5 år efter installation under jord, vilket direkt äventyrar fundamentets strukturella integritet.

Urvalsguide och undvikande av fallgropar

1. PV monteringsfundament: Prioritera kontinuerliga spiralformade blad; i återfyllda områden, se till att bladen vilar på ett stabilt, kompakt jordlager snarare än lös fyllning.

2. PV-carportfundament: Carportar utsätts för betydande vindbelastningar; prioritera tjockväggiga skruvpålar med stor diameter tillsammans med förstärkta flänsanslutningsplattor och undvik lätta pålar med små specifikationer. 3. Stängsel/skyddsräckesfundament: Primärt utsatt för sidobelastningar; fokusera på att kontrollera inbäddningsdjupet för att förbättra sidostabiliteten; kostnadseffektiva specifikationer är lämpliga.

4. Coastal Saline-Alkali Zoner: Standard kallgalvaniserade produkter är olämpliga; förtjockade varmförzinkade beläggningar krävs för att fördröja underjordisk korrosion och nedbrytning.

Real-World Project Fallstudier

• Bergsbaserat Ground PV-projekt: Använde skruvpålar med en diameter på 114 mm för att ersätta traditionella oberoende betongfundament, vilket avsevärt minskade utgrävning av markarbeten; den totala byggnadstiden för grunden förkortades med 60 %, i enlighet med tidsfristerna för anslutning till nätet.

• Factory PV Carport Project: Begagnade skräddarsydda, förlängda flänsade skruvpålar; ingen betonggjutning på plats krävdes, eftersom stålpelare var direkt bultade till pålarna, vilket förkortade installationscykeln på plats.

• Stängselprojekt för ekologisk kontrollzon: Efter det att skruvpålarna var klara skruvades de loss och återvanns, vilket inte lämnade några betongrester på ytan och uppfyllde standarderna för acceptans för restaurering av platsen.

Vanliga frågor: Upphandlingsprocess

F1: Är du den direkta tillverkaren? Vad är den minsta beställningsmängden (MOQ)?

S: Guojian (Tianjin) Steel driver sina egna bearbetningslinjer och stöder både provtagning i små partier och storskalig projektförsörjning för skruvpålar; MOQ är 30 ton.

F2: Kan du ge prover? Vad är ledtiden för prover?

A: Ja, prover finns tillgängliga; standardspecifikationer skickas inom 3–5 dagar, medan icke-standardiserade anpassade prover tar 7–10 arbetsdagar.

F3: Vad är den typiska leveranstiden?

S: Standardmarknadsspecifikationer levereras inom 3–7 dagar; icke-standardiserade anpassningar (som involverar rördiameter, skruvförband eller kopplingar) tar 7–12 arbetsdagar; stegvis leverans kan förhandlas vid stora beställningar.

F4: Kan du tillhandahålla materialcertifikat och galvaniseringstestrapporter?

S: För bulkbeställningar tillhandahåller vi materialcertifikat för stålrör och galvaniseringstestprotokoll för projektdokumentation och godkännande.

F5: Kan skruvpålar användas i steniga skikt?

S: Stora, solida berglager är olämpliga för direkt installation; för väderbitna berg- eller gruslager kan armerade pålar användas, med förbehåll för en genomförbarhetsbedömning baserad på tillhandahållna geologiska data.

F6: Hur beräknas garantitiden?

S: Garantin täcker råmaterial och svets-/tillverkningsprocessen; livslängden för underjordisk korrosion beror på anti-korrosionsbehandlingen och lokala pH-nivåer i jorden (uppgradering till en tjockare galvaniserad beläggning rekommenderas för kustnära salt-alkalimiljöer).

Förpackning, frakt och eftermarknadssupport

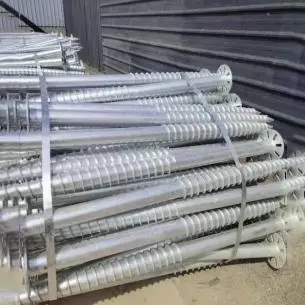

• Förpackning: Buntad med stålband för att förhindra deformation från stötar under transport; flänsar och anslutningsplattor förpackas separat.

• Frakt: Containerlastning tillgänglig; packlistor tillhandahålls.

• Teknisk support: Skriftliga installationsriktlinjer tillhandahålls; För större projekt finns tekniska genomgångar online för att förklara påldrivningsmoment, vertikalitetskontroll och acceptanskriterier; hjälp med att samordna byggresurserna finns också.
