Förstärkt platsgjuten markpåle

Guojians China Armed Cast-in-place Ground Pile är speciellt designad för projekt som bär tunga belastningar och starka vindtryck. Den levereras med omfattande inspektionsdokument och överensstämmer med standarder för civilingenjörsgodkännande. Vi kan anpassa pålens diameter och längd baserat på geologiska undersökningsrapporter och tillhandahålla en komplett försörjningslösning som integrerar pålkroppen, solcellsinstallationssystem och stålkonstruktionskomponenter.

1. Guojian (Tianjin) Steel är specialiserat på grundkonstruktion för solcellsprojekt (PV) och stålkonstruktionsprojekt. Våra platsgjutna armerade betongpålar erbjuder en höglastbärande lösning, vanligen använd för stora och medelstora PV- och stålkonstruktionsprojekt som involverar tunga belastningar och mjuka markförhållanden, samtidigt som de helt överensstämmer med inhemska anläggningskonstruktioner och acceptansstandarder.

2. Med en specialdesignad armeringsjärnsburstruktur med enhetlig armeringsfördelning, binder pålarna tätt med betongen för att säkerställa strukturell integritet. Denna design förbättrar effektivt vertikalt bärande, lyftmotstånd och sidoförskjutningsmotstånd, vilket gör dem lämpliga för regioner som utsätts för kraftiga vindar och tunga snöbelastningar.

3. Pålens längd, diameter och förstärkningsspecifikationer kan flexibelt justeras baserat på geotekniska undersökningsrapporter för att möta varierande krav på markens bärförmåga, vilket effektivt tar itu med sättningsproblem som är vanliga i svaga fundament som silt och siltig lera.

4. Konstruktionen utförs i strikt överensstämmelse med standarder för pålfundament, med rigorös kvalitetskontroll i alla steg – inklusive hålbildning, hålrengöring, montering av armeringsjärn och betonggjutning. Efter slutförandet tillhandahåller vi testrapporter för statisk belastning och lågpåkänning integritetstest för att möta övervaknings- och projektacceptanskrav.

5. Vårt tekniska team samarbetar med huvudentreprenörer för att optimera grundritningar och verifiera bärförmåga. Vi säkerställer sömlös integration med våra PV-monteringssystem och carports rektangulära stålrör, vilket minskar kostnaderna för konstruktionskoordinering.

6. Vi erbjuder integrerade tjänster som omfattar råvaruförsörjning, armeringsjärnstillverkning och konstruktion på plats. För storskaliga solcellsklusterprojekt samordnar vi schemaläggning för att säkerställa att övergripande milstolpar för nätanslutningen följs.

Produktdefinition: Ingjutna armerade betongpålar

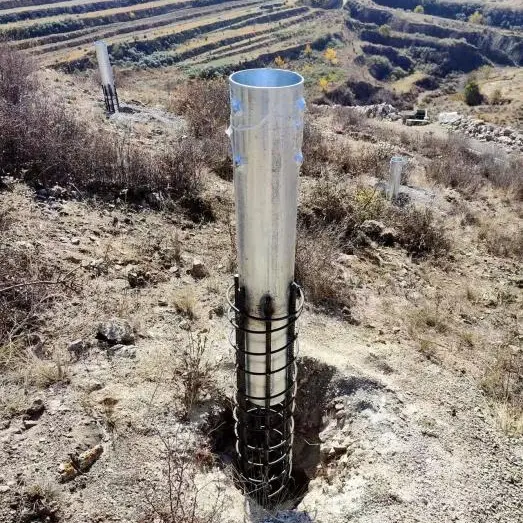

Förstärkt ingjuten markpål representerar en traditionell, mycket pålitlig metod för djupfundament. Processen innebär att man borrar ett hål i marken, sätter in en prefabricerad armeringsbur och gjuter betong för att bilda pålen. Konstruktionen stödjer lasten ovan genom en kombination av sidfriktion mot den omgivande jorden och ändbärande motstånd. Dessa pålar är idealiska för PV-carportar, centraliserade PV-kraftverk och stålkonstruktionsprojekt där lasterna är tunga och de geologiska förhållandena är dåliga - situationer där skruvpålarnas bärförmåga skulle vara otillräcklig.

Sex säljpunkter för kärnprodukter

1. Hög bärförmåga; lämplig för tunga projekt

Kan motstå betydande vertikala belastningar och starka vindinducerade lyftkrafter; idealisk för storskaliga PV-carportar och markmonterade PV-kraftverk med hög kapacitet. Det ger tydliga fördelar på mjuk jord och återfyllnadsfundament genom att effektivt kontrollera sättningen.

2. Lämplig för komplexa, svaga jordlager

För platser som är utsatta för sättningar med grunda grunder – till exempel de med silt, återfyllning eller siltig lera – kan platsgjutna pålar nå stabila bärande skikt, vilket minskar riskerna för framtida grundsättningar eller lutning av ställningar.

3. Hög styvhet och utmärkt vältningsstabilitet

Formad som en integrerad enhet bestående av en armeringsjärnsbur och betong, erbjuder pålen hög styvhet; den motstår lutning eller upplyftning under starka vindar och tung snö, vilket gör den idealisk för projekt för förnybar energi i kustområden eller områden med stark vind.

4. Flexibel parameteranpassning baserad på geotekniska data

Pålens diameter, längd och förstärkning kan justeras efter behov; Bärande beräkningar baseras på geotekniska undersökningsrapporter snarare än generiska konstruktioner, vilket säkerställer en balans mellan säkerhet och kostnadseffektivitet.

5. Omfattande dokumentation för problemfri efterlevnad och acceptans

Efter färdigställandet tillhandahåller vi rapporter om råmaterial för armeringsburar, betongprover och statiska belastnings-/integritetstester, som uppfyller alla krav för anläggningsdokumentation och godkännande av nätanslutningar.

6. Integrerade stödtjänster för stålkonstruktioner

Vi erbjuder samtidig leverans av PV-monteringssystem, varmförzinkade fyrkantiga/rektangulära rör och kopplingar; den sömlösa integrationen av pålfundament och överbyggnad minimerar kommunikationsfel associerade med flera leverantörer.

Praktiska tillämpningsscenarier

1. Storskaliga centraliserade solcellskraftverk och höglastade agrovoltaiska projekt

2. Fundament för solcellscarportar med långa spann av stålkonstruktion och tunga parkeringsskydd i industriparker

3. Fundament för stålkonstruktioner fabriksbyggnader och anslutningskorridorer på mjuk fyllnad eller siltig jord

4. Nya energiprojekt i kustområden som kräver hög motståndskraft mot vindlaster och snöansamling, med strikta standarder för höjning och sättningskontroll

Kvalitetskontroll och teknisk servicekapacitet

1. Inkommande materialinspektion: Provtagning och omprovning av armeringsjärn och betongråmaterial för att förhindra att undermåliga primärmaterial används i pålfundamentkonstruktion;

2. Borrhålsinspektion: Verifiering av hålets djup, diameter och sedimenttjocklek för att säkerställa att pålens bas vilar på ett stabilt lagerskikt;

3. Godkännande av armeringshållare: Inspektion av armeringsstångsavstånd, överlappslängder och mellanlägg av betongöverdrag för att säkerställa att armeringen överensstämmer med konstruktionsritningarna;

4. Betonggjutningskontroll: Kontinuerlig gjutning för att förhindra pålens diskontinuitet eller slagginneslutning, med samtidig gjutning av provexemplar;

5. Testning efter konstruktion: Stickprovsprovning för strukturell integritet (lågpåkänningsmetod) och statisk lyftlasttest i enlighet med standarder, följt av utfärdande av formella testrapporter.

Tjänsterna inkluderar tillverkning av armeringsjärn och konstruktionsfotografering på plats; support finns tillgänglig för platsundersökningar och tekniska genomgångar.

Vanliga frågor om upphandling

F1 Hur väljer jag mellan förstärkt ingjuten markpåle (med armeringshållare) och skruvpålar?

S: Skruvpålar är att föredra för lättare belastningar och gynnsamma markförhållanden på grund av snabbare installation och lägre kostnader. Platsgjutna betongpålar är att föredra för mjuk jord, fyllningsjord, tunga laster eller högvinds-/tunglastade PV-carportar och kraftverk, eftersom de erbjuder överlägsen sättningskontroll och högre bärförmåga.

F2 Kan godkännandedokumentation tillhandahållas vid färdigställande av pålfundamentet?

A: Ja. Vi tillhandahåller en komplett uppsättning dokument – ​​inklusive certifikat för armeringsjärnsmaterial, rapporter om betongprover, testrapporter för pålfundament och konstruktionsloggar – som är lämpliga för PV-nätanslutning och arkivering av anläggningsprojekt.

F3 Kan pålens diameter och längd anpassas?

A: Ja. Vi kan utfärda specialiserade planer för förstärkning och pålfundament baserat på den geotekniska undersökningsrapporten, laster från de överliggande PV-monteringskonstruktionerna och lokala vind- och snötrycksdata.

F4: Vad är den ungefärliga byggtiden?

S: Den beräknas utifrån projektvolymen och geologiska förhållanden. Standardprojekt tar 12–18 arbetsdagar; storskaliga klusterprojekt möjliggör samtidig konstruktion på flera platser.

F5: Kan vi köpa bara armeringsjärnsburarna och sköta installationen själva?

A: Ja. Guojian kan separat tillverka och leverera anpassade armeringsjärnsburar – skurna och svetsade enligt ritningar – kompletta med materialkvalitetscertifikat.

Byggledning, leverans och eftermarknadssupport

1. Byggledning: Arbete utfört av professionella pålningspersonal med teknisk övervakning i hela processen; nyckelstadier – såsom sedimentkontroll och kontinuerlig betonggjutning – övervakas noggrant.

2. Leveransdokumentation: Samtidig leverans av konstruktionsdokumentation, fotografisk/videodokumentation, kvalitetscertifikat för råmaterial och testrapporter för pålfundament.

3. Garantiservice: Utförande följer strikt standarder för pålfundament; eventuella kvalitetsproblem som uppstår under garantiperioden åtgärdas utan kostnad. Vårt tekniska team tillhandahåller fullständigt stöd för gränssnitt med överliggande stålkonstruktion och svarar på tekniska frågor på plats.

Viktiga fördelar med att välja Guojian (Tianjin) stål för gjutna armeringspålar

1. Lokala Tianjin-baserade verksamheter som erbjuder integrerade tjänster: kombinerar pålfundamentkonstruktion med leverans av PV-stålkonstruktionsprofiler.

2. Flerårig erfarenhet av stiftelsestöd för solcellsprojekt för förnybar energi; förtrogenhet med anläggningstekniska acceptansstandarder för PV-nätanslutning.

3. Kontroll av hela kedjan – från ritningsverifiering och tillverkning av armeringsjärn till pålinstallation på plats – vilket säkerställer fullständig spårbarhet för dokumentationen.

4. Det tekniska teamet tillhandahåller kostnadsfri preliminär koordinering angående geotekniska undersökningar och lastberäkningar, och optimerar planer för att kontrollera kostnaderna.
