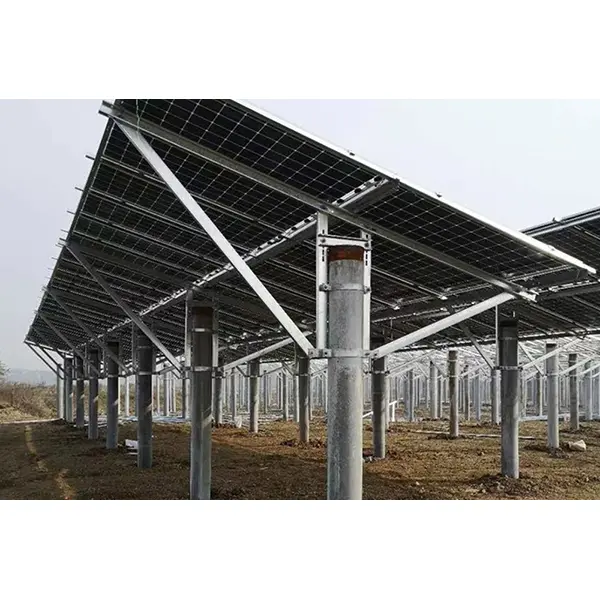

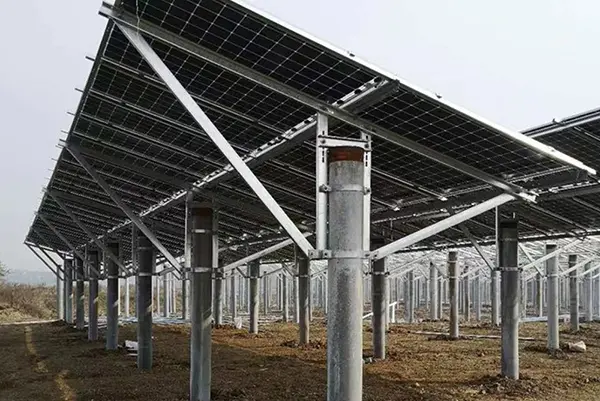

Jordmontagesystem för solenergi med en stolpe

Alla komponenter i detta jordade solarmontagesystemm är förbearbetade i fabriken av Guojian-tillverkare. På plats används endast bultmonteringsoperationer, utan behov av svetsning eller sekundär skärning. Detta förenklar byggprocessen samtidigt som kvaliteten på projektet säkerställs.

Produktdetaljer

1. Strukturell sammansättning: Ett fast stödsystem med en enstolpsdesign som det primära lastbärande elementet; det kompletta bärande ramverket består av stolpe, tvärbalk, diagonalstag, styrskena, klämmor och en komplett uppsättning standardfästen.

2. Fundamentkompatibilitet: Kompatibel med två vanliga grundtyper – skruvpålar och oberoende betongfundament – ​​och anpassningsbar till olika terräng, inklusive plan mark, mjuka sluttningar, jordbruksmark och tidvattensplattor.

3. Installationsprocess: Alla komponenter är prefabricerade på fabriken; montering på plats förlitar sig enbart på bultning, vilket eliminerar behovet av hett arbete (svetsning) eller sekundär skärning, vilket säkerställer kvalitet samtidigt som konstruktionen förenklas.

4. Korrosionsbeständiga material: Huvudstrukturen använder Q235B-konstruktionsstål (överensstämmer med nationella standarder) och genomgår varmförzinkning vid hög temperatur, vilket ger motstånd mot vind, sand, regn, snö och mild saltlösning-alkali-korrosion, vilket säkerställer hållbarhet för långvarig utomhusbruk.

5. Anpassningsmöjligheter: Lutningsvinklar, stolphöjder och arrayavstånd kan justeras baserat på projektlatitud och vind-/snöbelastningar för att möta specifika kraftgenereringskrav för olika platser.

Kärnfördelar

1. Anläggningskostnadsbesparingar: Färre stolpplaceringar resulterar i en minskning på över 30 % av pålnings- och betongarbeten jämfört med system med dubbla stolpar, vilket sänker de totala kostnaderna.

2. Agrivoltaic-kompatibilitet: Stora stolpavstånd och anpassningsbar markfrigång möjliggör passage av jordbruksmaskiner och växtodling under panelerna.

3. Hög konstruktionseffektivitet: Fullt bultad montering och utbytbara komponenter förkortar byggtiden på plats avsevärt.

4. Hållbarhet: Galvaniseringstjockleken uppfyller standarderna, ger motstånd mot vind, sand, regn, snö och mild saltlösning-alkali-korrosion, med en 25-årig rostskyddsgaranti på huvudstrukturen.

5. Flexibel anpassning: Måtten justeras baserat på lokala vind-/snöbelastningar och terräng; anti-korrosionsåtgärder kan förbättras för hög salthalt eller extrema vind-/snöförhållanden.

6. Omfattande dokumentation: Fabriksförsändelser inkluderar intyg om överensstämmelse, testrapporter och lastberäkningsdokument, vilket förenklar projektacceptans och anbudsprocessen.

Applikationsscenarier

Jordmontagesystem med en stolpe är lämpligt för storskaliga centraliserade markmonterade solcellsanläggningar, agrovoltaiska baser, ledig fabriksmark, distribuerad solenergi i byar och städer, och kustnära tidvattensflata solcellsprojekt; tillämplig på olika inhemska och internationella EPC-projekt för förnybar energi. Produktion & Kvalitetskontroll

Råvaror genomgår inkommande spektralanalys; komponenterna formas via integrerad CNC-bearbetning och precisionsstansning, följt av betning och galvanisering. Färdiga produkter genomgår dimensionell verifiering och mekaniska provtagningstester före förpackning och leverans. Profilerna är buntade med stålband och fästelementen är fuktsäkra förpackade.

Vanliga frågor

1. Är detta en äkta fabrik?

Fabriksbesök är välkomna och verkstadsbilder/videor i realtid är tillgängliga.

2. Innehåller hela setet tillbehör?

Ja, en komplett uppsättning stolpar, tvärbalkar, diagonalstag, klämmor och bultar ingår.

3. Finns installationsvägledning?

Installationsritningar ingår, och online videosupport finns tillgängligt för att vägleda hela byggprocessen.

4. Vilka vind- och snöbelastningar tål monteringssystemet?

Lastberäkningar kan utföras baserat på lokala vind- och snötryckskrav; systemet överensstämmer helt med PV-kraftverks designstandarder och bibehåller strukturell stabilitet under extremt väder.

Påminnelser om användning och underhåll

Installationen måste strikt följa ritningsspecifikationerna och bultarna måste dras åt med det föreskrivna vridmomentet. Inspektera anslutningarna regelbundet efter kraftigt regn, snö eller starka vindar; för installationer på tidvattenlägenheter, inspektera den galvaniserade beläggningen årligen. Häng inte överviktiga föremål på monteringsstrukturen.
