H-Rail

I automatiserad monterings- och materialhanteringsutrustning avgör styrskenan om en linjär glidning förblir tyst och jämn efter tre år eller börjar vingla efter bara tre månader. De flesta traditionella enslitsprofiler koncentrerar belastningen på en enda arbetsyta; excentriska laster kan gradvis dra släden ur linje, med de resulterande felen som i slutändan påverkar hela maskinens prestanda. H-Rail tar itu med detta problem genom sin tvärsnittsgeometri snarare än att enbart förlita sig på ytbehandling. Med en symmetrisk H-formad aluminiumprofil med dubbla parallella banor, är den konstruerad för applikationer med fram- och återgående rörelse—såsom linjära glider, lyftpelare, push-pull-mekanismer, verktygsramar och lätta transportband.

Vad är en H-sektionsguideprofil?

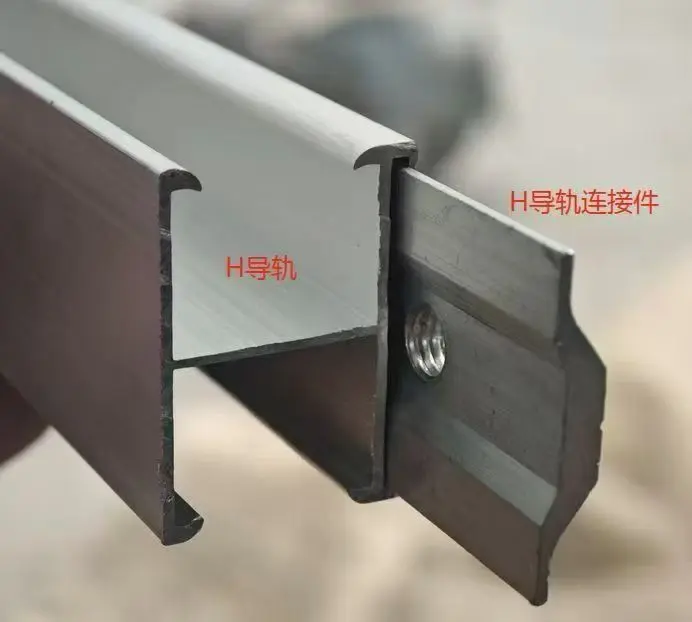

H-Rail är en strukturell styrprofil av aluminium med ett tvärsnitt som liknar bokstaven "H": två horisontella flänsar förbundna med ett centralt liv, vilket ger användbara slitsade ytor på båda sidor. Tack vare denna symmetriska geometri fördelas vertikala belastningar över två stödarmar snarare än en, medan den öppna mitten minskar vikten utan att kompromissa med styvheten.

Denna geometri erbjuder en tredubbel fördel: jämfört med skenor med enstaka spår av liknande vikt, uppvisar den mindre nedböjning under måttlig belastning; själva profilen motstår vridning när utrustningen utsätts för sidokrafter eller nödstopp; och med två bearbetade ytor tillgängliga kan en vagn köras på båda sidor – eller till och med på båda sidor samtidigt.

Kärnfördelarna och orsakerna bakom dem

Balanserad lastfördelning:

Tvärsnittet med dubbla banor fördelar trycket över två stödarmar, vilket gör arbetsytorna mindre benägna att buckla eller deformeras från koncentrerade belastningar. Vår tillverkningserfarenhet visar konsekvent lastbärande prestanda över batcher – en kritisk faktor när man bygger hundratals identiska arbetsstationer.

Torsionsstabilitet:

Det symmetriska tvärsnittet av H-Rail motstår i sig vridning när utrustningen utövar sidokraft eller när långa skenor är installerade. Detta löser direkt ett vanligt verkstadsproblem: H-skenor vrider sig något efter installationen, vilket gör att vagnen fastnar eller fastnar halvvägs genom sitt slag. Vändbar design: Båda räfflade sidorna är precisionsbearbetade, vilket gör att skenan kan monteras uppåt, nedåt eller vertikalt; den kan också fungera som en strukturell balk eller en ramkoppling. En enda profil täcker flera designkonfigurationer, vilket minskar behovet av anpassade fästen.

Rakhet över långa slag:

Varje skena rätas ut efter extrudering och inspekteras individuellt före leverans, vilket säkerställer rakhet utan att böjas – även i långa längder. Vagnens rörelse förblir konsekvent över hela slaget, och undviker täthet eller löshet i båda ändar.

Hårdanodiserade arbetsytor:

Det hårdanodiserade skiktet förbättrar ythårdheten och slitstyrkan, vilket förhindrar ytförsämring även under högfrekvent glidning. Den står emot verkstadsdamm och fukt, samtidigt som den matta ytan förhindrar smutsansamling – vilket gör den idealisk för renrum och precisionsmonteringsutrymmen.

Tekniska specifikationer

Punkt	Specifikation
Material	Aluminiumlegering, varmpressad
Sektionstyp	Symmetrisk H-profil, dubbel bana, ihålig kärna
Ytbehandling	Hård anodisering, matt finish
Längd	Kapa till längd per kundritning
Rakhet	Rätad och besiktigad före leverans
Bearbetningsalternativ	Kapning i längd, fasning, borrning, gängning, precisionsbearbetning
MOQ	1 × 20GP behållare; mindre provorder förhandlingsbara
Ledtid	7–15 arbetsdagar efter mottagen insättning
Handelsvillkor	FOB / CFR / CIF

Välja rätt skena för din utrustning

Börja med lastens riktning:

Om lasten är placerad direkt ovanför H-skenan och kraften är konsekvent vertikal, räcker det vanligtvis med en standard dubbelvävsprofil. Men om lasten inte är i mitten eller om utrustningen genomgår frekventa nödstopp rekommenderar vi att du diskuterar dina applikationsförhållanden med oss ​​först; de geometriska fördelarna med profildesignen är mest avgörande i dessa scenarier.

Längd är den andra nyckelfaktorn:

Längre slag förstärker eventuell rälskrökning; Därför rekommenderar vi för slag som överstiger några meter att beställa föruträtade och inspekterade längdskurna skenor istället för att kapa profilen på plats. Skillnaden ligger i jämna, kontinuerliga rörelser kontra potentiell bindande mittslag.

Driftsmiljön är den tredje faktorn:

Hårdanodiserade ytor är lämpliga för dammiga verkstäder och fuktiga anläggningar. Om H-Rail kommer att utsättas för sköljningsprocedurer eller skärvätskor, vänligen informera oss om det specifika mediet så att vi kan verifiera ytkompatibiliteten innan beställningen görs.

Tillverkning och kvalitetskontroll

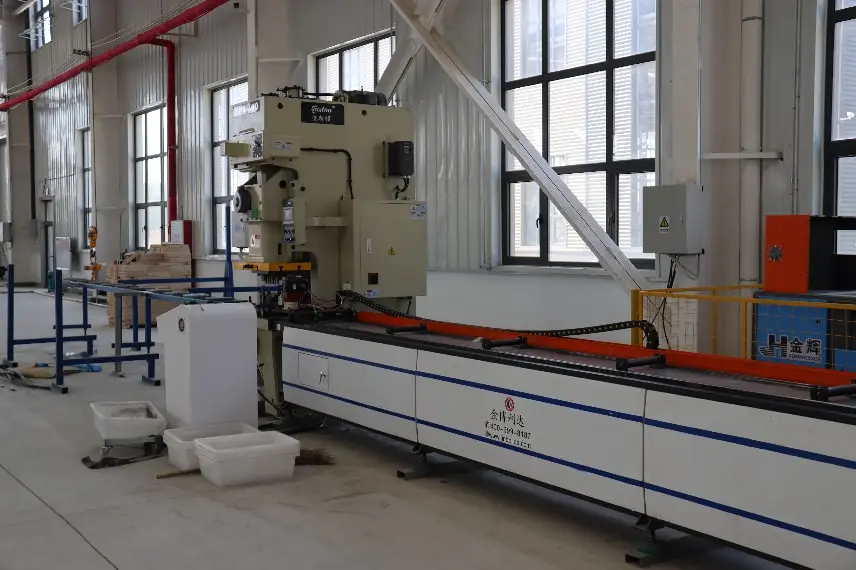

H-Rail tillverkas i vår egen anläggning; extrudering, bearbetning och anodisering utförs alla internt. Vår produktionsanläggning driver åtta C-kanalformningslinjer, två "Ji"-profil (hatprofil) stålformningslinjer, två högeffektfiberlaserskärmaskiner och fyra CNC-stanslinjer. Vår egenutvecklade utrustning inkluderar en bruksmodell patenterad "Aluminium Profile Punching Machine" (ZL 2023 2 2784865.9). Anläggningen har en årlig profilproduktionskapacitet på cirka 200 000 ton.

Vi exporterar till över 30 länder och stödjer långsiktiga leveransprogram för både projektentreprenörer och utrustningstillverkare; exportdokumentation och arrangemang för tredjepartsinspektioner kan förhandlas från fall till fall.

FAQ

F1: Är du en tillverkare eller ett handelsföretag?

A: Vi är en tillverkare. Extruderingen, riktningen, bearbetningen och hårdanodiseringen av våra H-Rails slutförs alla i vår egen produktionsbas i Tianjin, Kina. Du är välkommen att granska våra fabriksregister och certifieringar.

F2: Vad är den minsta beställningskvantiteten (MOQ)?

S: Standard MOQ är en 20GP-behållare. Vi kan acceptera mindre kvantiteter för första provbeställningar eller provpartier – vänligen meddela oss de nödvändiga tvärsnittsspecifikationerna och total längd, så kommer vi att ge en offert i enlighet med detta.

F3: Kan du bearbeta produkter enligt våra ritningar?

A: Ja. Kapning med fast längd, fasning, borrning, gängning och andra efterbehandlingsprocesser utförs i egen regi. Skenorna är klara för installation vid leverans och kräver ingen ytterligare bearbetning på din anläggning.

F4: Vilka vind- och snöbelastningar tål dina räls?

S: Våra H-Rails har genomgått rigorösa tester av vind- och snölastsimulering. Vi kan utföra lastberäkningar baserat på lokala klimatparametrar och rekommenderar lämplig H-Rail-modell för att uppfylla internationella standarder som EN 1991 och ASCE 7.

F5: Hur säkerställer du kvalitetskonsistens för bulkorder?

S: Varje parti genomgår inspektioner för rakhet, strukturell integritet och ytkvalitet innan förpackning; samma acceptansstandarder tillämpas från det första provet till den slutliga behållaren.

F6: Är dina H-Rails kompatibla med vanliga PV-klämmor på marknaden?

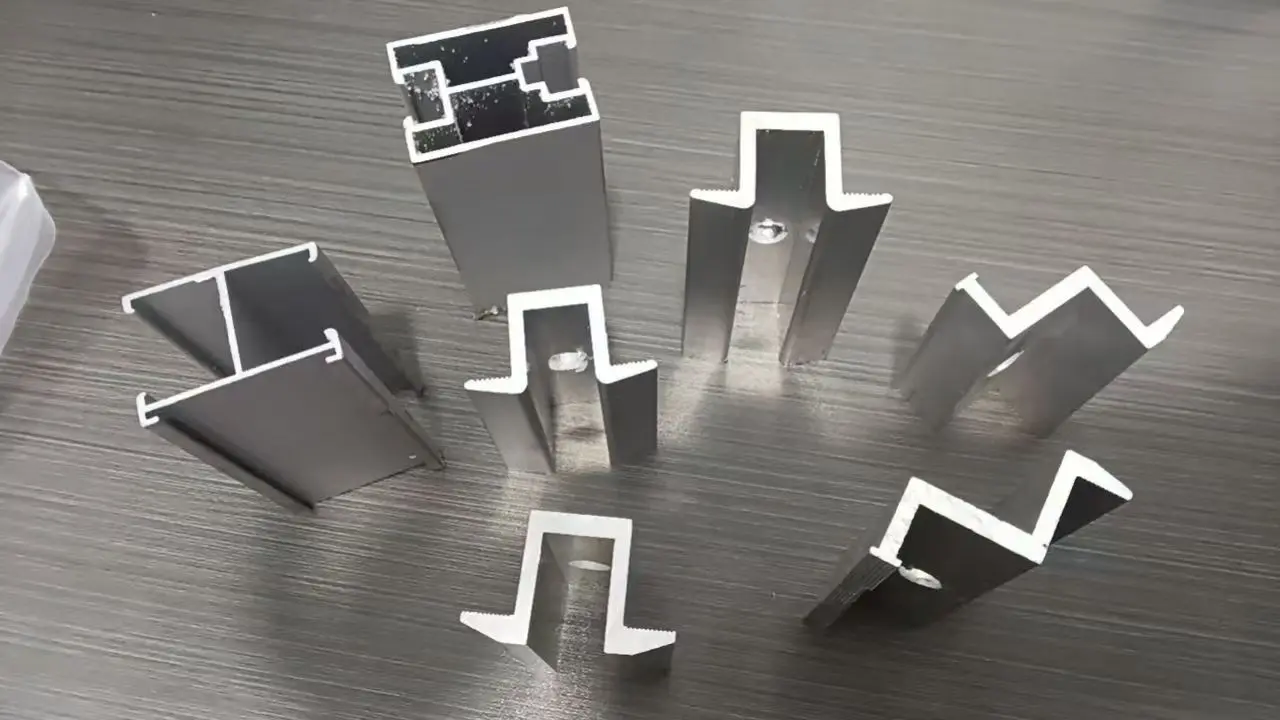

H-skenas standardprofil är kompatibel med de allra flesta mellanklämmor, ändklämmor och fästelement i rostfritt stål som finns på marknaden. Skulle du ha specifika krav på matchande klämmor kan vi även tillverka skräddarsydda profiler genom att skapa nya formar.
