A styrskenaär mer än en enkel metallbana. Det är en precisionskomponent som ansvarar för att upprätthålla kontrollerade rörelser, inriktning, stabilitet och säkerhet i system där jämna och repeterbara rörelser är viktiga. Från hissinstallationer till industriell utrustning måste rätt styrskena kombinera måttnoggrannhet, strukturell styrka, ytkvalitet, tillförlitlig installation och långvarig hållbarhet. Den här guiden förklarar hur styrskenor fungerar, vad som avgör deras prestanda, hur man väljer rätt specifikation och vad köpare bör kontrollera innan de gör en beställning.
1. Grunderna för styrskenor

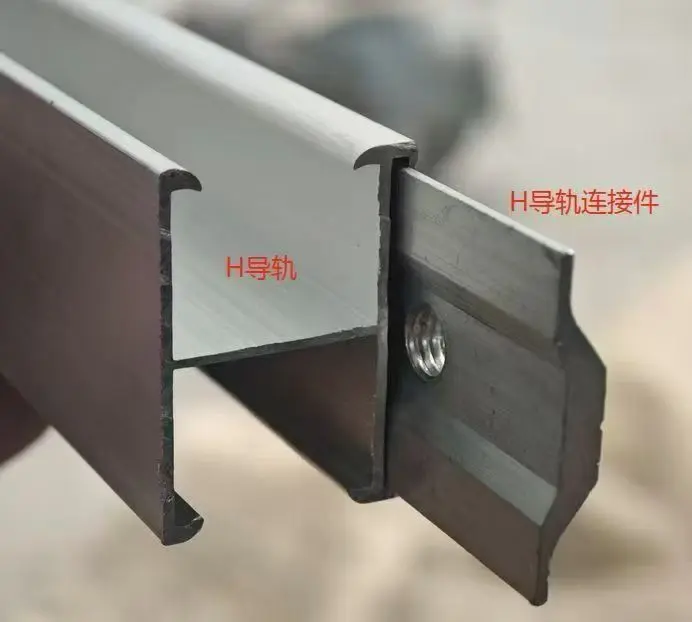

En styrskena är en styv linjär komponent utformad för att styra vägen för en rörlig del. Istället för att tillåta en komponent att röra sig fritt i flera riktningar, skapar skenan en definierad färdväg och hjälper till att upprätthålla konsekvent inriktning under hela driften.
I hisssystem installeras styrskenor vertikalt inuti schaktet för att styra hisskorgen och motvikten. Moderna hissstandarder ställer specifika krav på styrskenans material, dimensioner, geometri, ytfinish, anslutningar, nedböjning och strukturell prestanda. ISO 8100-33:2022 specificerar till exempel kvaliteter och kvalitet, dimensionella och geometriska toleranser, ytfinish och beteckningskrav för standardiserade styrskenor av T-typ som används för hisskorgar och motvikter.
För industrimaskiner kan termen beskriva ett bredare utbud av linjära styrningskomponenter. Exakt tvärsnitt, material, hårdhet, monteringsmetod och ytbehandling beror på maskinen och driftsmiljön.
2. Hur en ledskena fungerar
Prestandan hos en styrskena kommer från interaktionen mellan skenan, den rörliga enheten, monteringsfästen, styrskor eller rullar, leder och den omgivande strukturen. Varje element måste fungera tillsammans. En högkvalitativ skena kan inte kompensera för dålig installation, felaktig uppriktning eller olämplig bärande hårdvara.
Upprätthålla en kontrollerad resväg
Skenan ger en fast referensyta. Styrskor, rullar, hjul eller andra styrelement följer den ytan, vilket minskar oönskade rörelser och håller utrustningen i linje.
Hantering av sidokrafter
Rörliga laster kan skapa sidokrafter under acceleration, retardation, lastning, lossning, vibrationer eller nödstopp. Ett tillräckligt styvt styrskenessystem hjälper till att motstå dessa krafter samtidigt som det begränsar överdriven nedböjning.
Stöder smidig drift
Räls rakhet och yttillstånd påverkar direkt beteendet hos den rörliga komponenten. Dålig geometri, skadade ytor, föroreningar eller felaktigt sammanfogade rälssektioner kan öka buller, vibrationer, slitage och underhållskrav.
För hissapplikationer kräver EN 81-20 specifikt att styrskenorna, deras skarvar och fästen tål de belastningar och krafter som är förknippade med säker drift, medan nedböjningar måste förbli tillräckligt kontrollerade för att undvika interferens med dörrar, säkerhetsanordningar eller rörliga komponenter.
3. Stora tillämpningar för styrskenor
Styrskenor används överallt där kontrollerad linjär eller vertikal rörelse krävs. Även om hissstyrskenor är bland de mest kända exemplen, gäller den underliggande ingenjörsprincipen för många industrier.
| Ansökan | Primär funktion | Viktiga överväganden |
|---|---|---|
| Passagerarhissar | Styr bilen och motvikten | Uppriktning, åkkomfort, styrka, nedböjning, ytkvalitet |
| Frakthissar | Kontrollera rörelsen under tyngre belastningar | Lastkapacitet, strukturell styvhet, hållbarhet |
| Industriell utrustning | Ge repeterbar linjär styrning | Lastriktning, hastighet, slitage, monteringsnoggrannhet |
| Materialhanteringssystem | Styr rörliga plattformar och komponenter | Kontinuerlig drift, kontaminering, underhållstillgång |
| Automationsmaskiner | Upprätthåll exakt komponentpositionering | Dimensionstolerans, ytfinish, repeterbarhet |
| Specialiserade lyftsystem | Kontrollera vertikal eller lutande rörelse | Belastningsförhållanden, säkerhetskrav, miljöexponering |
I hissinstallationer är styrskenor inte bara positioneringskomponenter. De kan också interagera med säkerhetssystem under onormala driftsförhållanden. Kaliforniens hissbestämmelser kräver till exempel att hisskorgar och motvikter ska vara försedda med styrskenor och specificerar krav på rälsmaterial, sektioner, stöd, fästen och strukturell prestanda.
4. Material och tillverkning
Stål används ofta för krävande styrskenor eftersom det erbjuder en användbar kombination av styrka, styvhet, bearbetbarhet, slitstyrka och dimensionsstabilitet. Det räcker dock inte att bara specificera "stål". Materialkvaliteten och tillverkningsprocessen bör matcha den faktiska tillämpningen.
Kalldragna styrskenor
Kallritning kan ge kontrollerade dimensioner och en konsekvent profil. Detta gör den lämplig för applikationer där dimensionell precision och ytegenskaper är viktiga.
Maskinbearbetade styrskenor
Bearbetning kan användas när strängare geometrisk kontroll eller ett särskilt ytförhållande krävs. ISO 8100-33 identifierar kalldragna och maskinbearbetade tillverkningsvägar för standardiserade hissstyrskenor av T-typ.
Ytbehandling
Beroende på miljön kan skydd mot korrosion vara nödvändigt. Lagring, transport, installation och långsiktiga driftsförhållanden bör alla beaktas när man avgör om ytterligare ytskydd är lämpligt.
5. Nyckelprestandafaktorer
Flera tekniska egenskaper avgör om en styrskena kommer att fungera tillförlitligt under sin livslängd.
En av de mest förbisedda faktorerna är den kombinerade effekten av rälsavböjning, konsolavböjning, styrskoavstånd och räls rakhet. Hisssäkerhetskraven erkänner uttryckligen att dessa faktorer måste beaktas tillsammans snarare än oberoende.
6. Guide för val av styrskena
Att välja rätt styrskena börjar med applikationen snarare än produktkatalogen. En skena som fungerar bra i ett system kan vara olämplig för ett annat eftersom belastning, hastighet, rälsavstånd, stödförhållanden, driftsmiljö och säkerhetskrav kan vara mycket olika.
Steg 1: Definiera belastningen
Bestäm den totala rörliga massan och identifiera statiska, dynamiska, stötande, bromsande och sidobelastningar. För hissapplikationer kan vagnsvikt, nominell last, motviktskonfiguration, hastighet, säkerhetsutrustning och konsolavstånd alla påverka rälskraven.
Steg 2: Bekräfta järnvägsprofilen
Tvärsnittsformen måste matcha utrustningen och relevant specifikation. Styrskenor av T-typ är allmänt standardiserade för hissapplikationer, medan industrimaskiner kan kräva skräddarsydda profiler.
Steg 3: Kontrollera dimensionskrav
Bekräfta skenhöjd, bredd, tjocklek, längd, monteringshålsarrangemang där tillämpligt, skarvkonfiguration och tillåtna toleranser.
Steg 4: Tänk på miljön
- Installation inomhus eller utomhus
- Fuktighet och exponering för vatten
- Damm, kemikalier eller industriella föroreningar
- Temperaturvariation
- Lagringstid före installation
- Nödvändig underhållsfrekvens
Steg 5: Bekräfta kompatibilitet
En styrskena bör utvärderas som en del av det kompletta systemet. Kontrollera kompatibiliteten med fästen, clips, fiskplåtar, styrskor, rullar, säkerhetsanordningar och den bärande strukturen innan du slutför beställningen.
| Köparens fråga | Varför det spelar roll |
|---|---|
| Vilken last kommer skenan att bära? | Bestämmer erforderlig strukturell kapacitet och styvhet. |
| Vad är driftshastigheten? | Högre hastigheter kan göra uppriktning, vibrationer och ytkvalitet mer kritiska. |
| Vilken rälsprofil krävs? | Säkerställer mekanisk kompatibilitet med styrsystemet. |
| Vilka toleranser är acceptabla? | Kontrollerar installationsnoggrannhet och driftskonsistens. |
| Var ska skenan installeras? | Hjälper till att fastställa korrosionsskydd och materialkrav. |
| Vilken standard gäller? | Förhindrar köp av en tekniskt inkompatibel produkt. |
7. Installation och underhåll
Även en högkvalitativ styrskena kan prestera dåligt om installationsnoggrannheten försummas. Rälsuppriktningen bör kontrolleras under hela installationsprocessen snarare än först efter att alla sektioner har monterats.
Installationsprioriteringar
- Inspektera skenorna före installation för synliga skador, korrosion, deformation eller kontaminering.
- Verifiera installationsreferenspunkterna och fästets positioner.
- Upprätthåll den specificerade inriktningen och avståndet i hela systemet.
- Se till att lederna är ordentligt monterade och säkrade.
- Kontrollera fästelement och stödkomponenter enligt tillämplig specifikation.
- Utför sista rörelse- och inriktningskontroller före idrifttagning.
Hisskraven inser också vikten av fästeflexibilitet och byggnadsrörelse. EN 81-20 kräver fixeringsarrangemang för styrskenor för att hantera effekter som normal byggnadssättning eller krympning av betong samtidigt som man förhindrar rotation av fästet som kan släppa rälsen.
Rutinunderhåll
Underhåll bör fokusera på tecken på slitage, ovanliga vibrationer, korrosion, lösa fästelement, skadade ytor, onormalt ljud och förändringar i körbeteende. Om applikationen omfattar säkerhetskritisk utrustning ska inspektionerna följa utrustningstillverkarens instruktioner och tillämpliga lokala krav.
8. Checklista för kvalitetsinspektion
Köpare som köper styrskenor i volym bör upprätta en tydlig inspektionsprocess innan produktionen påbörjas. Detta minskar risken för att ta emot komponenter som tekniskt stämmer överens med en nominell specifikation men skapar problem under installationen.
- Materialverifiering:Bekräfta den specificerade stålkvaliteten och relevant materialdokumentation.
- Dimensionell inspektion:Kontrollera kritiska profilmått mot godkända ritningar eller specifikationer.
- Rätthetsinspektion:Verifiera att rälsgeometrin håller sig inom den erforderliga toleransen.
- Ytinspektion:Leta efter repor, bucklor, sprickor, korrosion eller andra defekter som kan påverka prestandan.
- Gemensam inspektion:Kontrollera skarvytor och anslutningskomponenter.
- Längdverifiering:Bekräfta individuella skenlängder och tillåtna toleranser.
- Förpackningskontroll:Se till att rälsen är skyddad mot deformation och miljöskador under transport.
9. Vanliga köparutmaningar
Utmaning 1: Otydliga specifikationer
Köpare begär ibland en "standardstyrskena" utan att definiera applikation, profil, material, längd, tolerans eller tillämplig standard. Detta kan resultera i upprepade tekniska förtydliganden och försenad produktion.
Utmaning 2: Inkonsekventa dimensioner
I stora projekt kan även små skillnader mellan satser komplicera installationen. Konsekventa tillverkningskontroller är därför viktiga när flera produktionspartier är inblandade.
Utmaning 3: Transportskador
Långa stålsektioner kan utsättas för böjning, stötar, fukt och nötning under transport. Lämpliga förpackningar och lastningsmetoder är en del av produktkvaliteten, inte en eftertanke.
Utmaning 4: Dålig kommunikation mellan leverantör och installatör
Tekniska detaljer bör bekräftas före produktion, särskilt när skenan är en del av ett integrerat hiss- eller maskinsystem. Ritningar, toleranser, materialkrav, inspektionskriterier och förpackningsförväntningar bör överenskommas i förväg.
Utmaning 5: Att välja på pris ensam
Det lägsta enhetspriset kanske inte representerar den lägsta totala projektkostnaden. Omarbetning, installationsförseningar, reservdelar, transportproblem och inkonsekvent kvalitet kan snabbt uppväga en initial prisskillnad.
10. Varför arbeta med Guojian Steel (Tianjin) Co., Ltd.?
För köpare som köper styrskenor i stål är leverantörens förmåga att förstå tekniska krav lika viktig som tillverkningskapacitet. Guojian Steel (Tianjin) Co., Ltd. kan fungera som en teknisk tillverkningspartner för köpare som behöver stålbaserade komponenter med definierade dimensioner, konsekventa produktionskrav och applikationsorienterat stöd.
En professionell inköpsprocess bör börja med den faktiska ansökan. Istället för att behandla varje beställning som en generisk stålprodukt kan leverantören och köparen klargöra erforderlig profil, dimensioner, materialkrav, ytskick, längd, toleranser, förpackning och inspektionsförväntningar före produktion.
För internationella köpare är målet inte bara att köpa en stållängd. Det är för att få en räckeslösning som passar applikation, installationsmetod, kvalitetskrav och projektschema.
11. Vanliga frågor
Vad används en styrskena till?
En styrskena styr rörelsen av en rörlig komponent längs en definierad bana. I hissar styr den bilen och motvikten samtidigt som den hjälper till att upprätthålla inriktning och stabilitet.
Vilket material används vanligtvis för hissstyrskenor?
Stål används ofta eftersom det ger den styrka och styvhet som krävs för krävande applikationer. Specifika materialkrav beror på tillämplig standard och systemdesign.
Vad gör en styrskena av hög kvalitet?
Viktiga egenskaper inkluderar lämpliga materialegenskaper, dimensionell noggrannhet, rakhet, lämplig ytfinish, konsekvent geometri, pålitliga fogar och korrekt inspektion.
Varför är styrskenans rakhet viktig?
Överdriven avvikelse kan påverka interaktionen mellan skenan och styrkomponenterna, vilket potentiellt ökar vibrationer, buller, slitage och installationssvårigheter.
Hur ska köpare välja styrskena?
Börja med applikation, belastning, hastighet, rälsprofil, dimensioner, toleranser, installationsarrangemang, driftsmiljö och tillämpliga standarder. Hela styrsystemet bör beaktas snarare än skenan ensam.
Är styrskenor standardiserade?
Vissa applikationer använder standardiserade profiler och krav. För hisssystem anger ISO 8100-33:2022 krav på standardiserade styrskenor av T-typ som används för hisskorgar och motvikter. Andra industriella applikationer kan kräva applikationsspecifika konstruktioner.
Kan styrskenor anpassas?
Beroende på tillverkningsprocessen och tillämpningen kan krav såsom dimensioner, längder, materialkvaliteter, yttillstånd, hålarrangemang, förpackning och andra produktionsdetaljer anpassas eller överenskommas enligt projektspecifikationer.
Varför ska styrskenor inspekteras före leverans?
12. Slutsats
En pålitlig styrskena är resultatet av mer än en lämplig stålprofil. Dess verkliga prestanda beror på förhållandet mellan materialkvalitet, geometri, rakhet, yttillstånd, strukturell styrka, fogar, installationsnoggrannhet och driftsmiljön.
För hissar och andra precisionsrörelsesystem blir dessa faktorer särskilt viktiga eftersom styrskenor direkt påverkar inriktning, åkkvalitet, utrustningens stabilitet, underhållskrav och säker drift. Internationella standarder som ISO 8100-33 tillhandahåller definierade krav för standardiserade hissstyrskenor, medan lokala bestämmelser kan fastställa ytterligare krav för specifika installationer.
För köpare är det mest effektiva tillvägagångssättet att definiera applikationen tydligt, bekräfta tekniska specifikationer före produktion, utvärdera det kompletta styrsystemet och arbeta med en tillverkare som kan upprätthålla jämn kvalitet från råmaterial till slutbesiktning.
