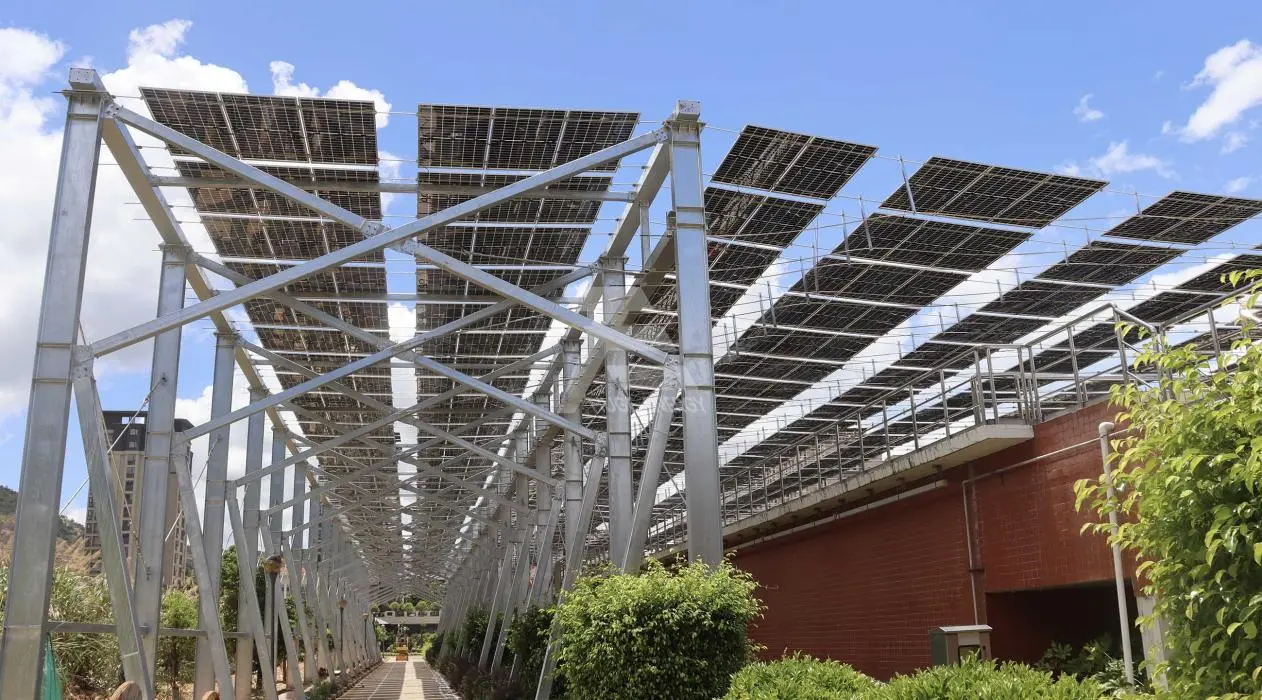

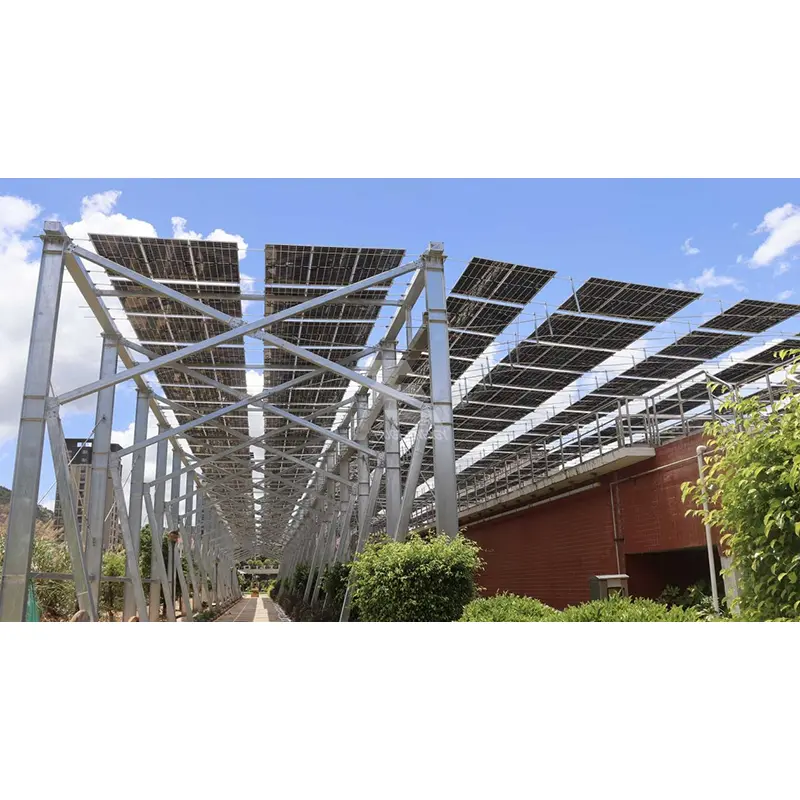

Jordmonteringssystem med dubbla stolpar

Guojian erbjuder dig Ground Dual-Post Solar Mounting System, som levereras i stora mängder direkt från fabriken. Den levereras med exportklassad förpackning, komplett teknisk dokumentation och certifieringsmaterial, vilket ger en ekonomisk och effektiv installationslösning med fast lutning för både inhemska och internationella markbaserade solcellsprojekt.

Viktiga tekniska specifikationer

1. Huvudmaterial: Q235B/Q355 höghållfast kolstål; Ytbehandlingsalternativ inkluderar varmförzinkning eller beläggning av zink-aluminium-magnesiumlegering för korrosionsbeständighet.

2. Korrosionsbeständighetsstandarder: Varmförzinkad beläggningstjocklek ≥65μm; Zink-aluminium-magnesium-beläggning har självläkande korrosionsskydd, lämplig för hög luftfuktighet och kustnära saltspraymiljöer.

3. Kompatibla moduler: Kompatibel med vanliga PV-moduler i 182/210-serien; stöder både liggande och stående arraykonfigurationer.

4. Installationslutningsvinkel: Anpassningsbar mellan 5° och 60°; optimal vinkel bestäms baserat på lokal latitud och projicerad kraftgenerering.

5. Belastningskonstruktionsstandarder: Standardbasvindtryck på 0,3–0,75 kN/m²; snölastkapacitet upp till 1,8 kN/m²; specialiserade förstärkningslösningar tillgängliga för områden med mycket vind och mycket snö.

6. Markfrigång: Anpassningsbar från 0,6 m till 2,8 m för passage och mekaniska operationer under panelerna.

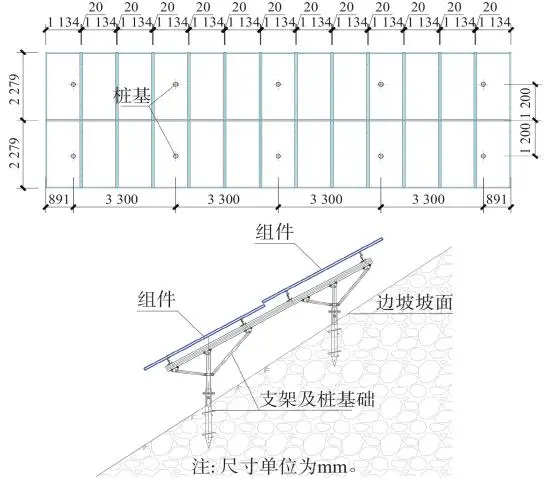

7. Fundamenttyper: Skruvpålar, oberoende betongfundament eller platsgjutna pålar; lämplig för olika markförhållanden inklusive sandjord, lera och sten.

8. Fästelement: Varmförzinkade höghållfasta bultar med standardbrickor mot lossning; utformad för att förbli säker under långvarig utomhusanvändning.

9. Designlivslängd: 25 år, vilket motsvarar PV-modulernas livscykel.

Produktapplikationer

✅ Storskaliga centraliserade nätparitet markmonterade solcellskraftverk

✅ Distributerade PV-projekt på bynivå och PV-projekt för återupplivande på landsbygden

✅ PV baser i Gobi öknar, ödemarker eller mjukt böljande kullar

✅ Agri-PV (agrivoltaic) projekt (frigång tillhandahålls under paneler för jordbruksmaskiner)

✅ Storskaliga utländska markmonterade PV-gårdar och EPC-projekt

✅ Platt terräng med stabila jord- och vattenförhållanden lämpliga för pålfundamentkonstruktion

Installationsanmärkningar

1. Genomför en platsgeologisk undersökning före byggandet och välj grundtyp baserat på den geologiska rapporten; Det är strängt förbjudet att bygga vidare utan besiktning. 2. Se till att alla stolpar förblir vertikala och att arrayaxlarna är inriktade; monteringslutningsvinkeln måste strikt följa konstruktionsritningarna – vinkeländringar på plats är förbjudna.

3. Använd endast standardkomponenter från originaltillverkaren för montering; otillåten svetsning, skärning, borrning eller bockning av huvudprofiler på plats – vilket kan äventyra korrosionsskyddsbeläggningen eller strukturell integritet – är strängt förbjudet.

4. När installationen av monteringssystemet har slutförts, upprätta en enhetlig jordanslutning för att säkerställa överensstämmelse med standarder för åskskydd för solcellsanläggningar.

O&M-riktlinjer efter installation

1. Genomför omfattande inspektioner årligen efter översvämningssäsonger, kraftiga snöfall eller tyfoner, med fokus på bultåtdragning, upprätt sättning och skador på korrosionsskyddsbeläggningar.

2. Reparera omedelbart eventuella lokala skador på beläggningen med hjälp av specialiserade korrosionsskyddsmaterial för att förhindra spridning av rost.

3. Häng inte utrustning eller stapla tunga föremål på monteringsbalkarna eller stolparna; lasterna får inte överstiga de ursprungliga konstruktionsspecifikationerna.

4. När du byter ut skadade delar, använd endast komponenter från originaltillverkaren med samma specifikationer; användningen av icke-standardiserade profiler är förbjuden.

Skräddarsydda integrerade lösningar

1. Preliminära tekniska tjänster

Efter mottagandet av topografiska kartor och meteorologiska data utför professionella byggnadsingenjörer modellering och verifiering, genererar layout- och lutningsvinkeloptimeringsplaner och tillhandahåller kostnadseffektivitetsjämförelser.

2. Anpassad strukturell design

Justera upprättstående höjd, spännvidd och fundamenttyp baserat på vind- och snölaster, geologiska förhållanden och markanvändningsplanering.

3. Produktion och leverans

Egen tillverkning och modulär prefabricering; produktion och leverans schemalagd i omgångar enligt efterfrågan; standardiserad containerförpackning lämplig för havsexport för att minimera transportskador.

4. Projektleveransstöd

Bifoga intyg om överensstämmelse, materialrapporter, ritningar och lastberäkningsrapporter med försändelsen. ordna teknisk personal för att ta itu med installationsfrågor på plats. Auktoritativa kvalifikationer och certifieringar

✅ ISO 9001 kvalitetsledningssystem certifiering; standardiserad kontroll över hela produktionsprocessen med full spårbarhet

✅ CMA tredjeparts mekaniska prestandatestrapporter

✅ CNAS-ackrediterade laboratorierapporter om materialegenskaper och korrosions-/väderbeständighet

✅ Förmåga att tillhandahålla EN 1090 teknisk dokumentation som överensstämmer med EU-standarder för europeiska projekt

✅ Omfattande materialspecifikationer och saltspraykorrosionstestrapporter för att uppfylla revisionskrav för utländska projekt i Sydostasien, Mellanöstern och Latinamerika
