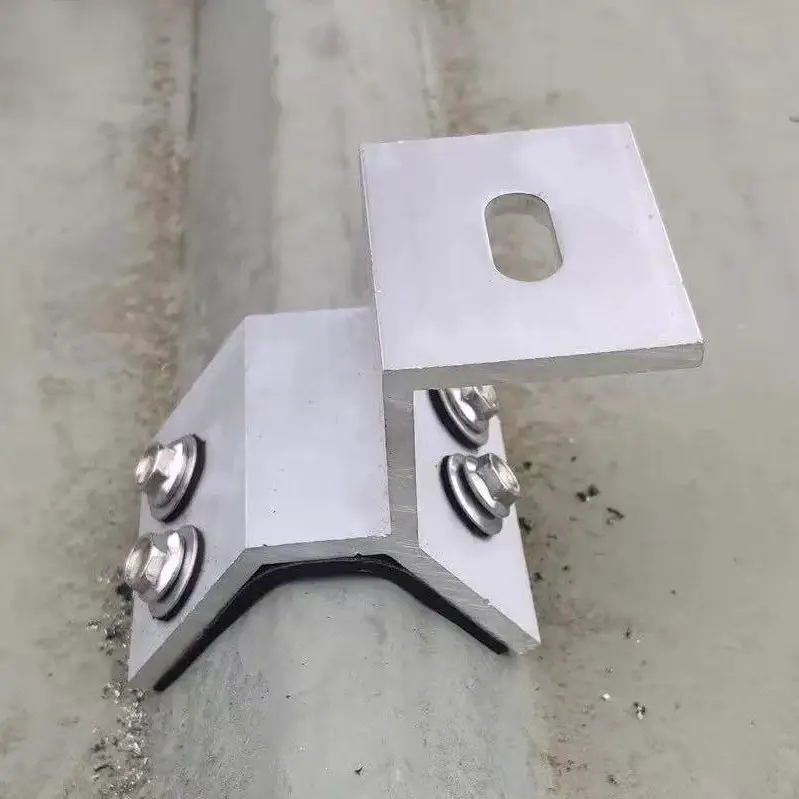

Takklämma

Takklämmorna som levereras av Guojian Factory är lämpliga för olika typer av metalltak, såsom dolda fasta (Jiachi) paneler, korrugerade plåtar och överlappssystem. I kombination med de C-formade spårstyrskenorna som tillhandahålls av vår fabrik, kan de säkert fixera solcellsmoduler. Klämmorna är utrustade med integrerade halkskyddständer och gummibuffertdynor, som effektivt kan förhindra repor på ytan av de färgade stålplåtarna och bibehålla stabilitet även under hård vind på upp till 60 meter per sekund, utan att glida. Med vår självständigt ägda produktionslinje för hårdvarustansning tillhandahåller vi kontinuerligt distribuerade solcellsprojekt för industriella/kommersiella anläggningar och logistikparker, vilket avsevärt minskar installationskostnaderna för takrenoveringar och effektivt minskar underhållsriskerna som orsakas av vattenläckage i framtiden.

Tillverkningsprocess

1. Råmaterialval & testning

Använder GB 6005-T5 primära aluminiumämnen. Inkommande inspektioner verifierar draghållfasthet, sträckgräns och Al-Mg-Si-legeringssammansättningen; återvunnet eller orent aluminium avvisas strängt. Grundläggande saltspray-korrosionsbeständighet är stickprovskontrollerad och material som inte uppfyller kraven returneras omedelbart.

2. Högtemperaturintegrerad extrudering

Billets extruderas vid en konstant temperatur på 520°C för att forma klämkroppen, gripklorna och bultbasen i ett enda stycke. Denna sömlösa, svetsfria design säkerställer enhetlig lastfördelning och eliminerar risken för strukturella fel vid svetspunkter.

3. Precisions CNC Gear-Tand Fräsning

Helautomatisk CNC-utrustning fräser en diamantmönstrad anti-slip textur på den inre greppytan. Standardiserat tanddjup och stigning maximerar friktionen mot takpanelen och förhindrar glidning i sidled under kraftiga vindar.

4. Anodiserad antikorrosionsbehandling

Extruderade klämmor genomgår anodisering för att skapa ett tätt 12μm skyddande oxidskikt som tätar mot luft, regn och saltstänk. Oxidskiktet integreras med aluminiumet, vilket ger långvarig korrosionsbeständighet även vid skurna kanter.

5. Integrerad buffertplatta

Inkluderar en EPDM gummikudde (temperaturbeständig från -40°C till 120°C och UV-beständig). Gjuten för en exakt passning mot klämmans kontaktyta, dämpar den installationstrycket och förhindrar att aluminiumlegeringen repar färgen på färgstålplattor eller Al-Mg-Mn-paneler.

Riktlinjer för installation och användning

1. Förinstallationsprofilverifiering

Mät noggrant färgstålplattans ribbhöjd, ribbadestånd och sömbredd före installation för att välja rätt klämmodell.

2. Standard åtdragningsmoment

Dra åt bultarna till ett standardmoment på 20–30 N·m med en momentnyckel.

3. Installationsmiljö

Schemalägg installation för torra, soliga dagar; se till att takytorna är fria från stående vatten, olja och damm.

4. Belastningsbaserad layoutspecifikationer

Öka tätheten av klämmonteringspunkter för tak med en lutning större än 20° eller i kustområden som utsätts för höga vindbelastningar.

5. Förbud mot otillåten modifiering av komponenter

Det är förbjudet att slipa eller skära den anodiserade ytan på klämmor av aluminiumlegering på plats; eventuella snittytor måste målas om med rostskyddsmedel.

6. Krav på inspektion efter installation

Inspektioner krävs var sjätte månad efter projektöverlåtelse, med fokus på bultåtdragning och skicket på gummikuddar.

Användningsområden

1. Storskaliga logistik- och lageranläggningar

2. Industriparker och tillverkningsanläggningar

3. Högklassiga byggnader med Al-Mg-Mn tak med stående fals

4. Kustnära industriparker och kemiska anläggningszoner

5. Utomeuropeiska metalltak PV-projekt

Viktiga kundfrågor

1. Behöver jag ha flera typer av takklämmor i lager eftersom olika fabriker använder inkompatibla stålplåtsprofiler?

Generiska marknadsklämmor har ofta dålig profilkompatibilitet, vilket leder till lösa grepp eller ytrepor. Vi erbjuder tre huvudserier - Jiaochi (470/760/820) klämmor, Al-Mg-Mn stående sömklämmor och trapetsformade plåtklämmor - och kan skapa skräddarsydda formar baserade på specifika korrugeringshöjder och stigningar, vilket ger en enhetlig leveranslösning för hela projektet.

2. Hur hanterar vi klämrostning och glidning i kustnära eller kemiska zoner med kraftig saltstänk?

Standard galvaniserade klämmor rostar ofta och går sönder inom tre år, och att blanda aluminium med järn orsakar elektrokemisk korrosion. Våra klämmor har en kropp av 6005-T5 aluminiumlegering med anodiserad yta och 304 fästelement i rostfritt stål; de visar inga rostfläckar efter 1 000 timmars neutral saltspraytestning, vilket säkerställer stabil prestanda i mycket korrosiva kustnära och kemiska miljöer.

3. In typhoon-prone areas, will the clamps come loose or cause the PV array to detach?

Klämmorna har förtjockade gripklor med halkskyddade tandningar för en perfekt passform mot korrugeringarna; laboratorietester från tredje part bekräftar ett vindtrycksmotstånd på upp till 1,5 kPa. Tillsammans med anti-lossande självlåsande muttrar, förblir bultarna säkra trots termisk expansion och sammandragning, och systemet har framgångsrikt implementerats i många tyfonbenägna kustprojekt utan några glidincidenter.
