Solar takkrok

Solar Roof Hook som tillhandahålls av Guojian Manufacturer kan installeras utan att penetrera det vattentäta lagret, vilket undviker risken för takläckage vid källan. I kombination med våra dedikerade C-formade spårstyrskenor, uppnår systemet en lätt och säker och pålitlig installation. Med vår egen produktionslinje för stämpling av taktillbehör och kompletta "tre system"-certifieringar har vi lång erfarenhet av distribuerade solcellsfält för taktillbehör och tillhandahåller tjänster för industri- och bostadsprojekt över hela landet.

Viktiga kundfrågor

1. Kommer det att orsaka takläckor?

Guojian krokar levereras som standard med förtjockade EPDM vattentäta kuddar. Fästpunkterna är i linje med det strukturella takskiktet och överför belastningen till de underliggande räfflorna eller träbalkarna; plattorna fungerar endast som täckning och väger inte, vilket eliminerar risken för läckage genom genomträngningshål. Fältförsök i regniga kustområden och södra regioner med utdragna regnperioder (plommonregn) har inte visat något läckage under fem år.

2. Är det kompatibelt med olika kakeltyper?

Vi erbjuder flera produktserier: justerbara tegelkrokar passar olika böjda lerplattor, medan färgstålklämmor passar trapetsformade eller korrugerade ståltak. Anpassade formar kan skapas baserat på specifika tegeltyper och taklutningar, vilket eliminerar behovet av slipning eller skärning på plats.

3. Kommer det att rosta i mycket korrosiva miljöer som kust- eller industriområden?

Standard galvaniserade krokar som används i inlandet tenderar att rosta och gå sönder inom 3–5 år. Vi erbjuder 304 rostfritt stål för standardtak och 316 rostfritt stål speciellt för havet eller salt-alkali industriområden. Vårt alternativ för zink-aluminium-magnesium kolstål erbjuder överlägsen kostnadsprestanda, med en självläkande beläggning vid skurna kanter och klarar 1 000 timmars saltspraytester utan att visa rostfläckar.

4. Uppfyller den standarder för tyfon- och snölastmotstånd?

Krokkroppen är gjord av förtjockad (2,0–3,0 mm) plåt och formad via integrerad stansning, vilket eliminerar svaga punkter orsakade av fogar. Den har klarat mekaniska tester för 60 m/s vindtryck och 1 000 N/m² snölast. Storskaliga installationer i tyfonbenägna sydöstra kustområden och snöiga industrianläggningar i norr har inte visat några fall av lossning eller deformation.

Användningsområden

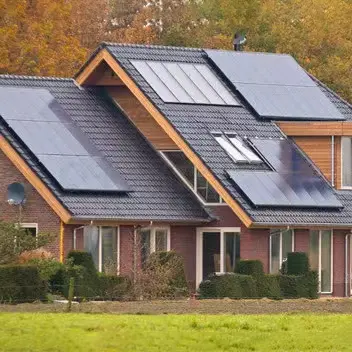

1. Bostadshus tak PV

Lämplig för självbyggda lanthus och villor med glasade eller cementtegeltak, samt småskaliga (3–10 kW) solcellssystem för bostäder. Solar Roof Hook lägger inte till överdriven belastning på taket, och installationen bevarar det ursprungliga utseendet på tegelpannorna, vilket gör dem idealiska för PV-renoveringsprojekt i hela byn.

2. Industriella och kommersiella färgbelagda ståltak

Distribuerade solcellslösningar för trapetsformade och korrugerade ståltak på fabriker, logistiklager och industriparker. Alternativen inkluderar penetrerande krokar och icke-penetrerande klämmor, utformade för att bevara integriteten hos den ursprungliga takvattentätningsgarantin; lämplig för storskaliga takkraftverk från hundratals kilowatt till flera megawatt.

3. Specialiserade scenarier för komposittak

PV-integration för natursköna byggnader med kakelplattor i antik stil, platta till sluttande betongtakkonverteringar och solrum. Anpassade lågprofils, ultratunna krokar används för att bibehålla byggnadens ursprungliga estetik.

Real-World Project Fallstudier

1. Byomfattande solcellsprojekt för bostäder i Lianzhu New Village, Heshan, Guangdong (1,07 MW)

Justerbara takkrokar i rostfritt stål från Guojian användes över alla hustak med glasade tegeltak, speciellt anpassade för de böjda lerpannorna som är typiska för Lingnan-regionen. Inget kakelbrott inträffade under installationen och tre års drift har inte visat några rapporter om läckor eller korrosion; projektet har marknadsförts som en demonstration på provinsnivå av PV-integrerad arkitektur.

2. 1,2 MW färgbelagd ståltak PV vid en stor logistikpark i Jiangsu

Skräddarsydda takkrokar med förlängd höjd användes för böjda stålfabrikstak för att fördela punktbelastningar; designen klarade lokal tyfonbelastningsverifiering. Systemet genererar i genomsnitt 1,3 miljoner kWh årligen, med takets tätskikt intakt och läckagefri.

3. Bulkexportprojekt för solcellsanläggningar på taket i Vietnam

Anpassad solartakkrok designad för sydostasiatiska platta tegeltak, exporterad tillsammans med kompletta monteringsprofilsatser. Projektet omfattar över tusen hustak och är anpassat till det lokala klimatet med hög temperatur och hög nederbörd.

Försiktighetsåtgärder vid installation och användning

1. Fästpunktskrav

Krokbasen måste förankras till takbalkar (trä eller stål) eller betongbalkar. Det är förbjudet att enbart förankra plattor eller yttätskiktet för att förhindra att plattor spricker eller lossnar på grund av långvarig belastning.

2. Vattentätningsspecifikationer

Rengör bort damm efter borrning, injicera väderbeständigt tätningsmedel i hålet och säkra monteringen med en vattentät EPDM-packning. Efter omplacering av plattorna, bibehåll den ursprungliga dräneringslutningen och se till att takets dräneringskanaler förblir fria.

3. Avstånds- och lastspecifikationer

Varje PV-modul är parad med 2–4 takkrokar; Krokdensiteten måste ökas för taklutningar som överstiger 25° eller i kustområden som utsätts för höga vindbelastningar. Installationen måste strikt följa de lastlayoutritningar som tillhandahålls av oss.

Transaktionsgarantier

1) Kvalifikationssäkring: En fullständig uppsättning certifieringar – ISO9001 (kvalitet), ISO14001 (miljö) och ISO45001 (arbetshälsa) – tillsammans med ett 3A-kreditföretagscertifikat och inspektionsrapporter för fabriksmaterial tillhandahålls med försändelsen för att uppfylla anbuds- och anbudskrav.

2) Kvalitetskontroll: Kvalitetsinspektion i fyra steg - testning av inkommande råmaterial, CNC-stansningsdimensionell verifiering, provtagning av anti-korrosionssaltsprej och mekanisk belastningssimuleringstestning. Varje produktsats är spårbar för att eliminera dimensionsavvikelser och beläggningsdefekter.

3) Leveransgaranti: Leveranskontrakt anger tydliga leveransdatum, med påföljder för förseningar; 10 000 ton standardlager upprätthålls och brådskande projekt får produktionsprioritet.

4) Teknisk support på plats: Ingenjörer kan skickas för att tillhandahålla installationsvägledning på plats för storskaliga (megawatt-nivå) inhemska projekt; för utländska projekt tillhandahåller vi helt engelsk teknisk dokumentation och fjärrvideoinstruktioner.

5) Långsiktigt drift- och underhållsstöd: För äldre solcellskraftverk som har varit i drift i åratal erbjuder vi rabatterade ersättningskrokar och hårdvarutillbehör, samt teknisk vägledning för underhåll och reparation av tak-PV-system.
